새벽 5시, 전용 부두에 15만 톤짜리 벌크선이 접안했다는 연락이 왔습니다. 하역 작업이 시작되면 72시간 안에 선박을 비워야 하는데, 비라도 오면 일정이 틀어집니다. 발전소 석탄 공급이 매끄럽게 돌아가야 발전소 전체가 돌아갑니다. 제가 연료 설비를 담당하면서 가장 먼저 배운 게 이것이었습니다 — 석탄이 안 오면 터빈이 아무리 좋아도 소용없다는 것.
500MW급 석탄화력 1기가 하루에 태우는 석탄은 약 4,000~5,000톤입니다. 25톤 덤프트럭 200대 분량이죠. 이 막대한 양을 1초도 끊기지 않게 항구에서 보일러 미분기까지 자동으로 옮기는 시스템이 연료 취급 설비(Coal Handling System)입니다. 단순한 운반이 아닙니다. 석탄의 수분, 발열량, 황 함유량에 따라 적절히 혼합(Blending)하고, 쇳조각 같은 이물질을 걸러내며, 비산 먼지와 자연 발화를 방지하는 고도의 엔지니어링이 필요합니다.
▲ 대형 벌크선에서 버킷 엘리베이터를 이용해 연속적으로 석탄을 퍼 올리는 CSU 설비
발전소 석탄 하역 1단계 — 그랩(Grab)에서 CSU로의 진화
전용 부두(Coal Terminal)에는 호주, 인도네시아, 러시아 등지에서 온 15만 톤급 이상의 케이프사이즈(Capesize) 선박이 접안합니다. 과거에는 크레인에 달린 거대한 집게(Grab)로 석탄을 퍼 날렸습니다. 하지만 이 방식은 ‘푸고-옮기고-쏟고’를 반복하는 단속적인 작업이라 효율이 떨어지고 낙탄이 많았습니다. 최근에는 환경 규제 강화와 효율성 문제로 연속식 하역기(CSU, Continuous Ship Unloader)가 표준으로 자리 잡았습니다.
CSU는 ‘ㄱ’자 형태의 버킷 엘리베이터가 선박의 저장고(Hatch) 바닥을 훑으며 회전하여 석탄을 끊임없이 빨아올립니다. 시간당 2,000~3,000톤이라는 압도적인 하역 속도를 자랑하죠. 석탄이 이동하는 경로 전체가 밀폐되어 있어서 바닷바람에 의한 비산 먼지를 원천 차단합니다. 비가 올 때 석탄이 젖는 것도 막아주는 셈이죠.
2단계 — 저탄(Storage): 옥내화와 혼탄(Blending)의 과학
육지로 올라온 석탄은 컨베이어 벨트를 타고 저탄장으로 이동합니다. 환경 규제가 강화되면서 축구장 5~6배 크기의 거대한 돔(Dome)이나 텐트형 구조물인 옥내저탄장(Indoor Coal Shed) 운영이 의무화되었습니다. 비산 먼지를 막는 목적도 있지만, 빗물에 의한 석탄의 수분 증가와 침출수 발생을 막아 연소 효율을 지키는 중요한 역할을 합니다.
저탄장 내부에는 레일 위를 움직이는 거대한 기계가 있습니다. 스태커(Stacker)와 리클레이머(Reclaimer)입니다. 스태커는 붐(Boom)대에서 석탄을 떨어뜨려 층층이 쌓습니다. 탄종별(고열량탄, 저열량탄 등)로 구획을 나누어 체계적으로 보관하죠. 리클레이머는 거대한 버킷 휠(Bucket Wheel)이 회전하며 쌓인 석탄을 긁어내어 컨베이어로 보냅니다.
핵심은 혼탄(Coal Blending)입니다. 서로 다른 성상의 석탄을 교차로 불출하거나 컨베이어 상에서 섞어주어 보일러 설계 기준에 맞는 ‘최적의 연료 칵테일’을 만듭니다. 고열량탄만 태우면 화염 온도가 올라가서 클링커(Clinker) 문제가 생기고, 저열량탄만 태우면 효율이 떨어집니다. 현장에서는 이 배합 비율을 매일 조정합니다.

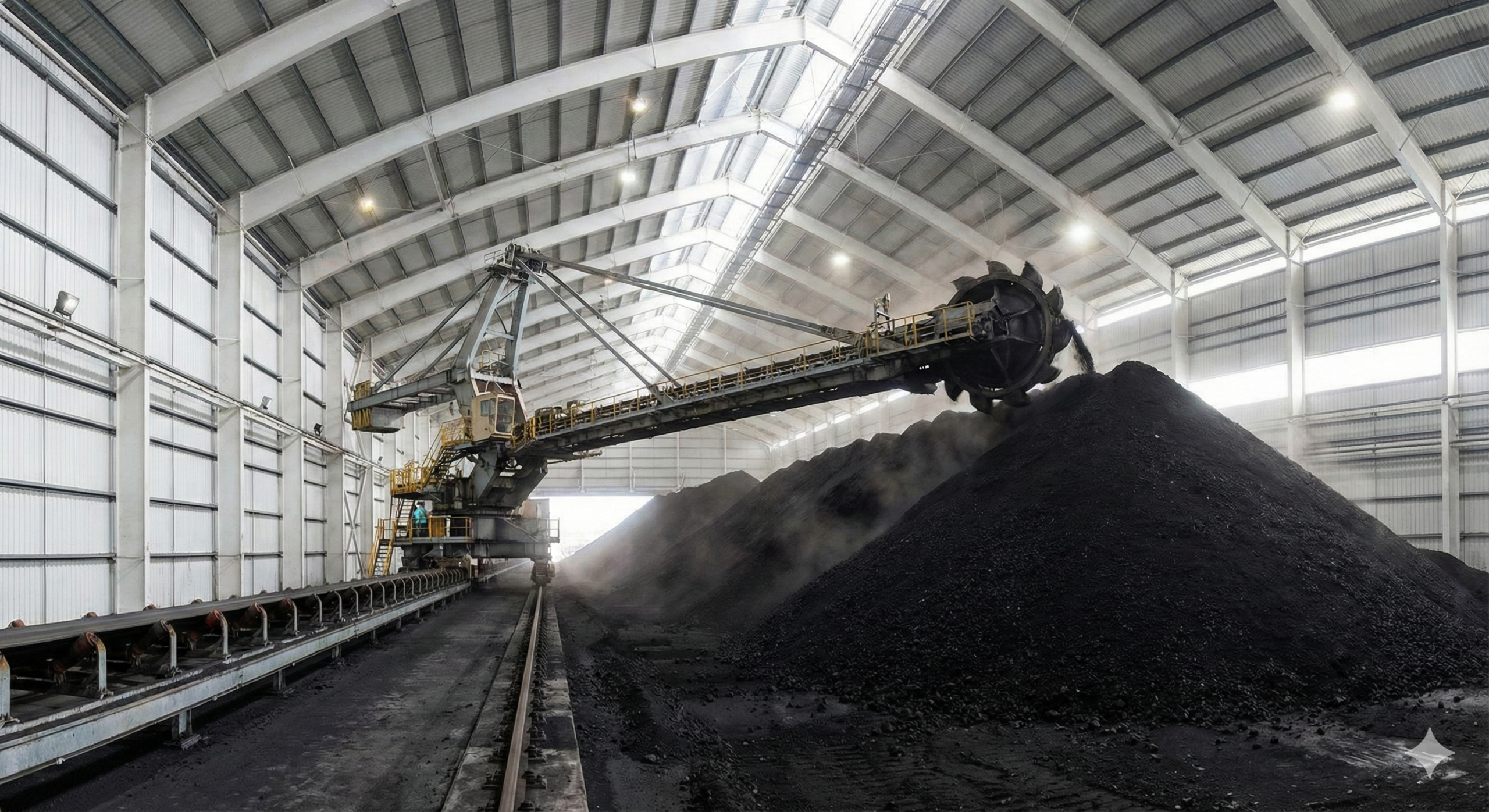

▲ 날씨와 상관없이 발전소 석탄을 관리할 수 있는 현대식 옥내저탄장 설비
3단계 — 발전소 석탄 이물질 제거와 환경 설비
저탄장에서 보일러까지 가는 길은 수 킬로미터에 달합니다. 이 긴 여정 동안 컨베이어 벨트 위에서는 석탄의 품질을 지키기 위한 다양한 작업이 이루어집니다.
자력선별기(Magnetic Separator)는 광산에서 채굴할 때 섞여 들어간 쇠붙이나 기계 부품 같은 철재 이물질을 강력한 자석으로 걸러냅니다. 이물질이 미분기로 들어가면 설비 파손의 주원인이 됩니다. 실제로 철재가 미분기 롤러에 끼면 진동이 급격히 상승하면서 자동 정지(Trip)가 걸리는데, 이때 보일러 부하가 급격히 떨어지면서 전체 출력에 영향을 주죠.
비산먼지 저감 설비(Dust Suppression)도 중요합니다. 컨베이어 환승탑(Transfer Tower) 등 낙차가 발생하는 지점에는 미세한 물안개를 분사하는 ‘드라이 포그(Dry Fog)’ 시스템이나 스프레이를 설치합니다. 석탄을 적시지 않으면서 먼지만 잡는 기술입니다.
4단계 — 상탄(Loading) 및 급탄(Feeding): 정밀 제어의 시작
보일러 건물(B/B) 최상층으로 올라온 석탄은 트리퍼 카(Tripper Car)를 통해 보일러 전면의 각 실로(Silo, 저장조)에 균등하게 분배됩니다. 실로는 보통 8~12시간 분량의 버퍼(Buffer) 역할을 합니다. 하역 설비가 고장 나더라도 발전소 운전에는 즉시 지장이 없도록 설계한 것이죠.
실로 하부에는 급탄기(Coal Feeder)가 설치되어 있습니다. 이는 단순한 이송 장치가 아니라, 발전소 출력을 결정짓는 정밀 계량 장치입니다. 벨트 하부의 로드 셀(Load Cell)이 통과하는 석탄의 무게를 실시간으로 측정하고, 모터 속도를 조절하여 미분기(Pulverizer)로 들어가는 석탄량을 kg 단위까지 제어합니다. 미분기 내부의 고온 공기가 역류하는 것을 막기 위해 밀봉 공기(Seal Air) 시스템도 적용되어 있습니다.
이렇게 공급된 석탄이 보일러 안에서 어떻게 연소되는지 궁금하다면, 미분탄 보일러 연소 원리와 저NOx 기술 글을 참고해 보시기 바랍니다.
▲ 부하 요구량에 맞춰 석탄 투입량을 정밀 제어하는 중량식 급탄기(Gravimetric Feeder)
5단계 — 자연 발화 방지와 Coal Plug: 현장의 두 가지 적
발전소 석탄은 산소와 만나면 서서히 산화하며 열을 냅니다. 저탄장이나 실로에 석탄을 오래 쌓아두면 내부 온도가 상승하다가 결국 스스로 불이 붙는 자연 발화(Spontaneous Combustion)가 발생할 수 있습니다. 현장에서는 열화상 카메라로 온도를 감시하고, 석탄을 주기적으로 뒤집어주거나(Turning) 압축(Compaction)하여 공기 틈을 없애는 작업을 수행합니다. 실로 내부에는 질소(N2) 가스를 주입하거나 CO 가스 감지기를 설치해 화재 징후를 조기에 포착합니다.
제가 경험한 가장 긴장됐던 순간은 장마 직후 저탄장 내부 온도가 80℃를 찍었을 때입니다. 질소 퍼징을 하면서 굴삭기로 해당 구역 석탄을 긴급 반출했습니다. 그날 이후로 온도 모니터링 주기를 2시간에서 30분으로 줄였죠.
또 하나의 적은 ‘막힘(Coal Plug)’입니다. 앞서 이송 단계에서도 언급했지만, 실로 하부 낙탄관에서도 동일한 문제가 발생합니다. 특히 인도네시아산 저열량탄은 수분이 높아 플러그 발생 빈도가 높습니다. 실로 벽면에 에어 캐논을 4~6개 설치하고, 레벨 센서와 연동하여 자동 분사하는 방식이 최근 추세입니다.
발전소 석탄 설비 운영 — 현장 체크리스트
10년간 연료 설비를 운영하면서 정리한 점검 항목입니다. 현장 상황에 따라 주기는 조정될 수 있지만, 최소한 아래 항목은 빠뜨리면 안 됩니다.
| 점검 항목 | 권장 주기 | 비고 |
|---|---|---|
| CSU 버킷 체인 장력 및 마모 | 일 1회 | 탈선 이력 있으면 교대 시마다 |
| 컨베이어 벨트 편심·미끄럼 | 교대 시 | 벨트 사행 시 즉시 정지 후 조정 |
| 자력선별기 자석면 철재 부착물 제거 | 일 1회 | 철재량 증가 시 탄종 확인 |
| 환승탑 낙탄관 내벽 부착 석탄 | 우천 시 수시 | 에어 캐논 자동분사 정상 작동 확인 |
| 저탄장 내부 온도 모니터링 | 30분~2시간 | 60℃ 초과 시 질소 퍼징 준비 |
| 급탄기 로드 셀 영점 교정 | 월 1회 | 성능시험 전 반드시 교정 |
| 실로 레벨 센서 정상 작동 | 일 1회 | 고착 시 실로 레벨 오판 위험 |
| 혼탄 비율 및 발열량 분석 | 탄종 변경 시 | 설계 발열량 ±5% 이내 유지 |
발전소 석탄, 보이지 않는 곳에서 전력을 지키는 현장
발전소 석탄 공급은 터빈이나 보일러 같은 주기기와 달리 주목받는 영역은 아닙니다. 하지만 이 시스템이 멈추면 발전소 전체가 멈춥니다. 15만 톤급 벌크선 하역부터 미분기 급탄까지, 수 킬로미터의 컨베이어 벨트와 거대한 중장비들이 묵묵히 돌아가는 덕분에 안정적인 전력 공급이 가능한 것입니다.
연료 설비는 발전소에서 가장 거칠고 손이 많이 가는 곳 중 하나입니다. 그만큼 보람도 있는 현장이죠. 발전소 석탄 공급 과정이나 연료 설비 운영에 대해 더 궁금한 점이 있다면 댓글로 남겨주시기 바랍니다.
