CPP(응축수 탈염기) — 발전소에서 가장 조용한 핵심 설비

CPP가 뭔가 — 발전소에서 거의 안 보이는 설비

발전소 기술지원 업무를 처음 시작했을 때, “CPP에 다녀와야겠다”라는 말을 듣고 솔직히 무슨 뜻인지 몰랐습니다. 발전소에서 약자가 워낙 많이 쓰이다 보니 처음에는 그냥 그런 부서가 있나 싶었거든요. 알고 보니 CPP는 Condensate Polishing Plant의 약자, 우리말로는 응축수 탈염기였습니다.

발전소를 견학해본 분들은 보통 보일러, 터빈, 발전기 같은 큰 설비만 기억합니다. 그런데 발전소에는 “잘 안 보이지만 없으면 안 되는” 설비들이 꽤 있거든요. CPP가 그중 대표적입니다. 수처리동 한 켠에 조용히 자리 잡고 있는데, 이 설비가 멈추면 초임계 보일러는 며칠 안에 심각한 손상을 입습니다.

솔직히 수처리는 제 주력 분야는 아닙니다. 10년 넘게 발전 분야에서 일하면서 옆 부서 운영을 지켜본 입장에서, 그리고 R&D 차원에서 자료를 다시 정리해본 결과를 풀어보겠습니다. 발전소에 관심 있는 분, 발전 분야에 입문한 분, 그리고 “수처리가 왜 이렇게 중요한가”가 궁금한 분들에게 도움이 되리라 생각합니다.

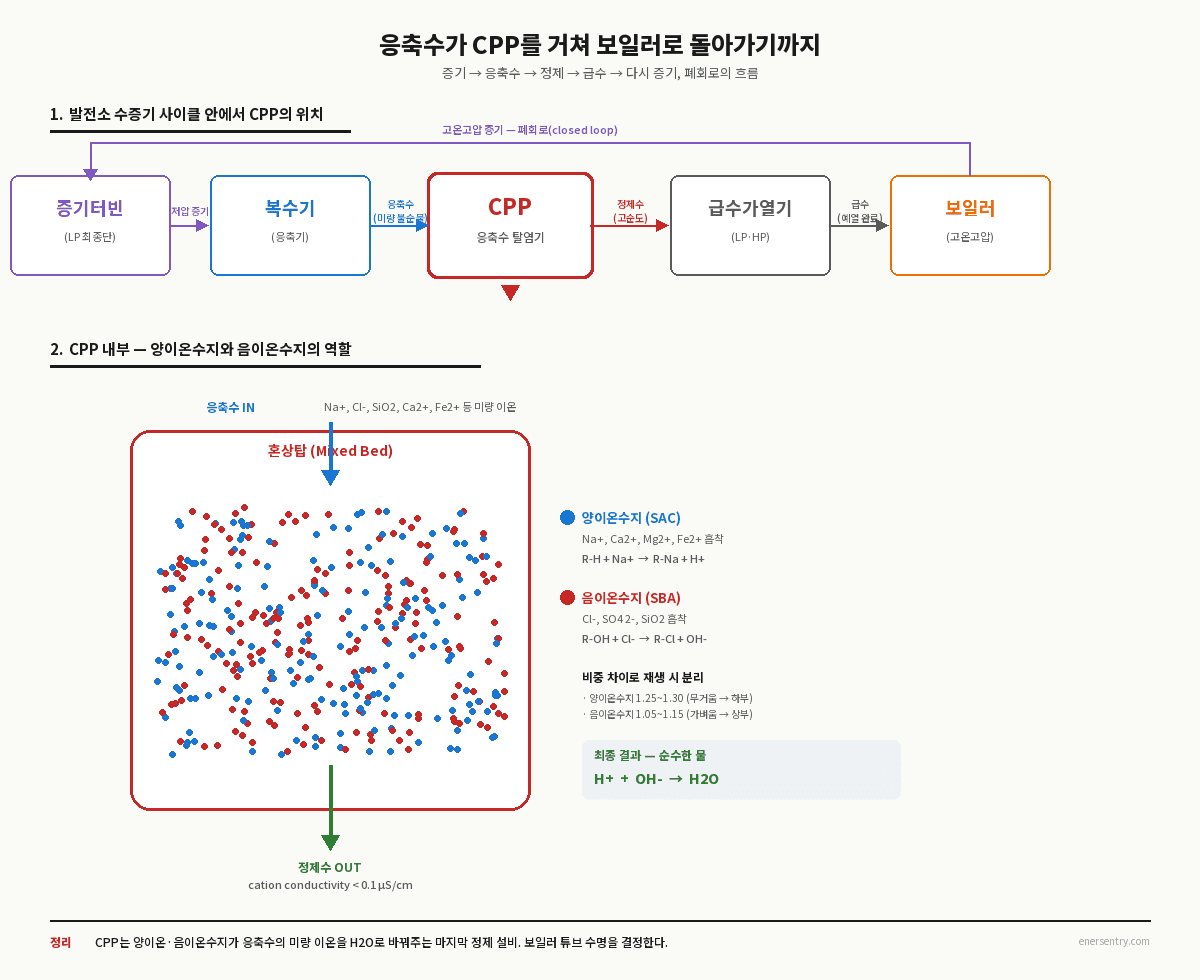

발전소 수증기 사이클에서 CPP의 위치(상단)와 혼상탑 내부 작동 원리(하단)

CPP가 처리하는 물의 정체

발전소의 수증기 사이클은 폐회로입니다. 보일러에서 만든 증기가 터빈을 돌리고, 복수기에서 응축돼 다시 보일러로 돌아오는 구조이죠. 이 응축된 물이 바로 응축수(condensate)입니다. 이론적으로는 같은 물이 계속 도는 거니까 깨끗하게 유지될 것 같지만, 실제로는 그렇지 않습니다.

응축수에는 미량의 부식 생성물(crud)과 이온성 불순물이 끊임없이 유입됩니다. 배관, 복수기 튜브, 급수 가열기, 보일러 튜브 자체에서 미세하게 녹아 나오는 금속 이온, 그리고 가장 무서운 복수기 누설(condenser leakage)을 통해 들어오는 냉각수 성분까지. 이걸 그대로 두면 보일러 튜브에 스케일이 끼고, 부식이 일어나며, 결국 튜브가 터지는 거죠. CPP는 이 응축수를 보일러로 보내기 전에 마지막으로 한 번 더 정제하는 설비입니다.

발전소를 지을 때 보일러나 터빈 같은 핵심 설비에 비하면 CPP의 투자비는 작습니다. 그런데 이 작은 설비가 보일러 수명을 좌우하니 투자 대비 효과는 압도적이죠. 처음 발전 분야를 접하면 “그깟 물 정제기가 뭐 그렇게 중요해?”라고 생각하기 쉬운데, 현장 운영자들 이야기를 들어보면 생각이 달라집니다. 보일러가 멈추는 사고를 한 번이라도 겪어보면 이 설비의 가치가 단번에 와닿는다고들 하더군요.

CPP가 필요한 이유 — 보일러 튜브를 지키는 마지막 방어선

초임계 보일러는 ppb 단위로 관리한다

초임계 발전소(540℃ 이상, 250 bar 이상)에서는 보일러수의 불순물 농도를 ppb(part per billion, 10억분의 1) 단위로 관리합니다. ppm(100만분의 1)도 아니고 ppb입니다. 이게 어느 정도냐면, 올림픽 수영장에 각설탕 한 알 녹인 정도가 1 ppb 수준이죠. 그만큼 깨끗하게 유지해야 한다는 겁니다.

왜 이렇게 까다로울까요. 고온고압의 증기 환경에서는 미량의 나트륨(Na), 염화물(Cl⁻), 실리카(SiO₂) 같은 불순물도 보일러 튜브 내벽에 농축되면서 부식을 가속시키기 때문입니다. 크리프(creep) 손상과 결합되면 튜브 수명이 절반 이하로 떨어질 수 있습니다. 보일러 튜브 한 개가 터지면 발전소가 멈추고, 수리 비용은 수억 원, 정전 비용까지 더하면 수십억 원 단위입니다.

복수기 누설이라는 가장 큰 위험

발전 엔지니어 시각에서 보면, CPP의 진짜 가치는 평상시 운영보다도 비상 상황에서 드러납니다. 그게 바로 복수기 누설(condenser leakage)이죠. 해안 발전소는 해수를 냉각수로 쓰는데, 복수기 튜브에 미세 균열이 생기면 해수가 응축수에 섞여 들어옵니다. 해수에는 염화나트륨이 약 35,000 ppm 들어 있으니 ppb 관리하는 시스템에 들어오면 재앙 수준이죠.

이때 CPP가 1차 방어선이 됩니다. 누설 검출 시스템이 이상을 감지하기 전에, CPP 후단에서 cation conductivity(양이온 전도도)가 먼저 튀어 오르거든요. 이 신호로 운영자가 누설을 인지하고 보일러를 보호하는 조치를 취할 수 있죠. CPP가 없으면 발전소는 사실상 무방비 상태로 해수에 노출되는 셈입니다.

실제로 해안 발전소에서 복수기 누설은 드문 일이 아닙니다. 미세 누설은 정상 운영 중에도 종종 발생하는데, 이때 CPP가 어느 정도 흡수해주기 때문에 발전소가 멈추지 않고 계속 돌아갈 수 있는 거죠. CPP의 흡착 용량이 한계에 다다르기 전에 정비 일정에 맞춰 누설 튜브를 막는 식으로 대응합니다. CPP가 시간을 벌어주는 셈이죠.

CPP의 작동 원리 — 혼상탑과 이온교환수지

혼상탑(Mixed Bed) 방식이 표준

전 세계 CPP의 90% 이상이 혼상탑 방식입니다. 한 탱크 안에 양이온수지(SAC, Strong Acid Cation)와 음이온수지(SBA, Strong Base Anion)를 섞어 놓는 구조이죠. 응축수가 통과하면서 양이온은 양이온수지가 잡고, 음이온은 음이온수지가 잡습니다. 이론적으로는 단순한데, 실제 운영은 생각보다 까다롭다고 합니다. 두 수지가 균일하게 섞여 있어야 흡착 효율이 최대로 나오거든요.

흥미로운 점은 두 수지의 비중이 다르다는 겁니다. 양이온수지는 비중 1.25~1.30, 음이온수지는 1.05~1.15로 양이온수지가 더 무겁습니다. 이 비중 차이가 재생할 때 분리의 핵심이 되는데, 이건 잠시 후에 다루겠습니다.

Type I과 Type II — 음이온수지의 선택

음이온수지에는 Type I과 Type II가 있습니다. Type I은 실리카 제거 능력이 우수해 고순도 응축수가 필요한 발전소(특히 초임계)에서 주로 씁니다. Type II는 운전 용량이 더 크고 재생이 쉽지만 실리카 누출이 약간 더 많은 편이죠. 이 선택은 발전소 설계 단계에서 결정되며, 한 번 정하면 바꾸기 어렵습니다. 자료를 정리하면서 이 부분이 의외로 발전소마다 다르다는 걸 알게 됐는데, 운영 환경에 따라 최적해가 다른 거였습니다.

CPP 재생 사이클 — 외부 재생탑 3개 컬럼 구조

CPP는 영원히 쓰는 설비가 아닙니다. 이온교환수지가 불순물을 잡으면 잡을수록 흡착 용량이 줄어들죠. 그래서 일정 주기로 수지를 재생해야 하는데, 이 과정이 CPP의 가장 까다로운 부분이라고 들었습니다. 재생 자체가 화학약품을 다루는 일이라 안전 관리도 함께 신경 써야 하거든요.

CRT — ART — MSV 3단 구조

대형 발전소에서는 외부 재생(External Regeneration) 시스템을 씁니다. 운전 중인 혼상탑에서 사용된 수지를 빼내 별도의 재생탑으로 옮겨서 처리하는 방식이죠. 표준 구성은 3개 컬럼입니다.

역세 단계가 핵심입니다. 물을 아래에서 위로 흘리면 비중이 가벼운 음이온수지는 위로, 무거운 양이온수지는 아래로 분리됩니다. 이게 깨끗하게 분리되지 않으면 재생 효율이 떨어지고, 재생 후 두 수지가 서로 오염되는 cross-contamination 문제가 생깁니다.

재생 후 혼합과 헹굼이 의외로 중요

재생이 끝난 두 수지는 MSV에서 다시 균일하게 섞어야 합니다. 압축 공기로 휘저어 섞는 방식이 일반적이죠. 이 혼합이 균일하지 않으면 운전 중 chloride leakage(염화물 누출)가 생깁니다. 음이온수지가 한쪽에 몰려 있으면 그 부분에서 양이온수지의 산성 환경 보호를 못 받아 누출이 시작되는 원리입니다. 작은 디테일 같지만, 운영자들이 가장 신경 쓰는 부분이라고 합니다.

CPP 운영의 핵심 지표 — Cation Conductivity 읽는 법

왜 일반 전도도가 아닌 cation conductivity인가

CPP 후단에는 항상 전도도 측정기가 있습니다. 그런데 일반 전도도(specific conductivity)가 아니라 양이온 전도도(cation conductivity)를 봅니다. 이 둘의 차이가 CPP를 이해하는 핵심입니다.

일반적인 발전소에서는 보일러수 부식 방지를 위해 암모니아(NH₃)를 주입해 pH를 9~9.5로 유지합니다. 그런데 암모니아 자체가 전도도를 높이기 때문에, 일반 전도도로는 응축수가 깨끗한지 더러운지 구별이 어렵죠. 그래서 cation column을 거쳐 암모니아를 제거한 뒤 전도도를 재는 방식이 cation conductivity입니다. 이 값이 0.1 µS/cm 이하면 양호, 0.3 µS/cm 이상으로 튀면 즉시 원인 파악에 들어갑니다.

AVT vs 아민 처리 — 약품 선택의 차이

화력발전소는 보통 AVT(All Volatile Treatment), 즉 암모니아만 쓰는 방식이 일반적입니다. 그런데 원자력 발전소나 일부 산업용 보일러는 모폴린(morpholine), ETA(ethanolamine) 같은 아민 계열 약품을 씁니다. 아민 처리는 휘발성이 낮아 응축수 라인 전반에 pH 보호 효과가 균일하다는 장점이 있죠.

다만 아민 처리는 CPP에 부담을 줍니다. 분해 산물이 양이온 전도도를 올려서 측정값 해석이 까다로워지고, 음이온수지가 모폴린을 흡착하면서 용량이 빨리 소모되거든요. 발전소 설계 단계에서 어떤 약품을 쓸지 결정하면 CPP 운영 방식도 함께 결정됩니다.

CPP에서 자주 발생하는 문제와 한국 도입 역사

실리카 누출(Silica Breakthrough)의 무서움

CPP 운영자들이 가장 신경 쓰는 트러블 중 하나가 실리카 누출입니다. 음이온수지의 흡착 용량이 한계에 다다르면 어느 순간 갑자기 실리카가 후단에서 검출됩니다. 더 무서운 건, 일정 시점이 지나면 후단 실리카 농도가 유입수보다 더 높아질 수 있다는 점이죠.

이게 가능한 이유는 음이온수지에 농축돼 있던 실리카가 한꺼번에 풀려 나오기 때문입니다. 실리카는 고압 증기에서 휘발해 터빈 블레이드에 침착되는데, 이게 누적되면 터빈 효율이 급격히 떨어집니다. 그래서 실리카 누출이 감지되면 즉시 재생 사이클로 들어가야 합니다.

최근 새로 부각되는 문제 — 저부하 운전과 잦은 기동정지

최근 화력발전 R&D 일을 하면서 느끼는 변화 중 하나가, 발전소들의 운전 패턴이 예전과 많이 달라졌다는 점입니다. 재생에너지 비중이 늘어나면서 화력발전이 백업 역할로 옮겨가고 있고, 예전처럼 풀로드(full load)로 안정적으로 돌아가는 시간이 줄었거든요. 저부하 운전과 잦은 기동정지(start-up/shut-down)가 일상이 된 상황이죠.

이런 운전 환경 변화는 CPP에도 직접적인 영향을 줍니다. 보일러 튜브 내부에는 운전 중 자연스럽게 형성되는 산화막과 미세 부식 생성물이 있는데, 안정적인 부하로 계속 운전될 때는 이게 그대로 붙어 있습니다. 그런데 부하가 자주 바뀌고 기동정지가 반복되면 thermal cycling 효과로 이 산화막이 박리되기 시작하는 겁니다. 떨어져 나간 입자가 응축수에 섞여 CPP로 흘러 들어가게 되는 거죠.

CPP 입장에서는 평소보다 처리해야 할 부유물질과 이온이 급증하는 셈입니다. 결과적으로 수지 재생 주기가 짧아지고, cation conductivity가 평소보다 자주 튀고, 운영자 입장에서는 “예전엔 별 문제 없던 설비가 요즘 자주 문제를 일으킨다”는 인상을 받게 되는 거죠. R&D 입장에서 보면 단일 설비의 노후화 문제가 아니라, 발전 시스템 전체의 운전 패턴이 바뀌면서 보조 설비가 받는 새로운 부담이라는 점이 흥미롭습니다. 재생에너지 비중이 더 늘어날수록 이런 영향은 점점 더 커질 가능성이 큽니다.

한국 CPP의 역사 — 삼척화력 2호기에서 시작

국내 발전소에 CPP가 처음 도입된 곳이 삼척화력 2호기 건설 시였다고 자료에 나와 있습니다. 도입 후 보일러 튜브 열화 사고가 크게 줄었고, 이게 국내 화력발전소 표준 설비로 자리 잡는 계기가 됐죠. 현재 국내에 약 30개 발전소, 93기가량의 CPP가 운영되고 있고, 한국전력기술이 설계 표준을 잡고 있습니다. 처음 도입할 때만 해도 외산 설비에 의존했지만, 이제는 설계와 운영 노하우가 국내에 충분히 축적됐다고 볼 수 있죠.

초임계·초초임계 발전소가 늘어나면서 CPP의 중요성은 더 커졌습니다. 보일러 운전 압력이 높아질수록 수질 관리 기준이 엄격해지고, 미세한 누출도 빠르게 손상으로 이어지기 때문이죠. 발전소가 한 번 멈추면 손실이 천문학적이라 “보이지 않는 곳에서 보일러를 지키는 설비”라는 표현이 과장이 아닙니다. 1,000MW급 초초임계 발전소가 하루만 정지해도 발전 손실만 수십억 원, 거기에 보일러 튜브 교체까지 가면 비용이 기하급수적으로 늘어나거든요.

CPP는 결국 “고장 안 나면 잘 모르는” 설비이죠. 그런데 이게 멈추거나 문제가 생기면 발전소 전체가 위험해지는 겁니다. 발전 엔지니어로 일하면서 느끼는 건, 발전소의 안정성은 화려한 핵심 설비보다도 이런 보조 설비들이 묵묵히 제 역할을 해주는 데서 나온다는 점입니다. CPP는 그 대표적인 사례라고 할 수 있죠. 발전 분야에 관심 있는 분들이 이 글을 통해 한 가지 설비라도 더 알게 되셨다면 보람이 있겠습니다. 더 자세한 운영 기준은 EPRI Condensate Polishing Performance Assessment (PDF 다운로드) 자료에서 확인할 수 있습니다.
