화력발전소 원리: 500MW급 보일러·터빈·발전기 7가지 핵심 설비 해설

화력발전소는 실제로 어떻게 전기를 만들까? 석탄을 태운다는 건 알겠는데, 그 열이 어떤 경로를 거쳐 220V 가정용 전기로 바뀌는지 설명할 수 있는 사람은 생각보다 많지 않습니다. 화력발전소의 발전 원리를 열역학적 사이클부터 핵심 설비별 역할까지 정리했습니다.

화력발전소 발전의 기초: 랭킨 사이클과 초임계압 기술

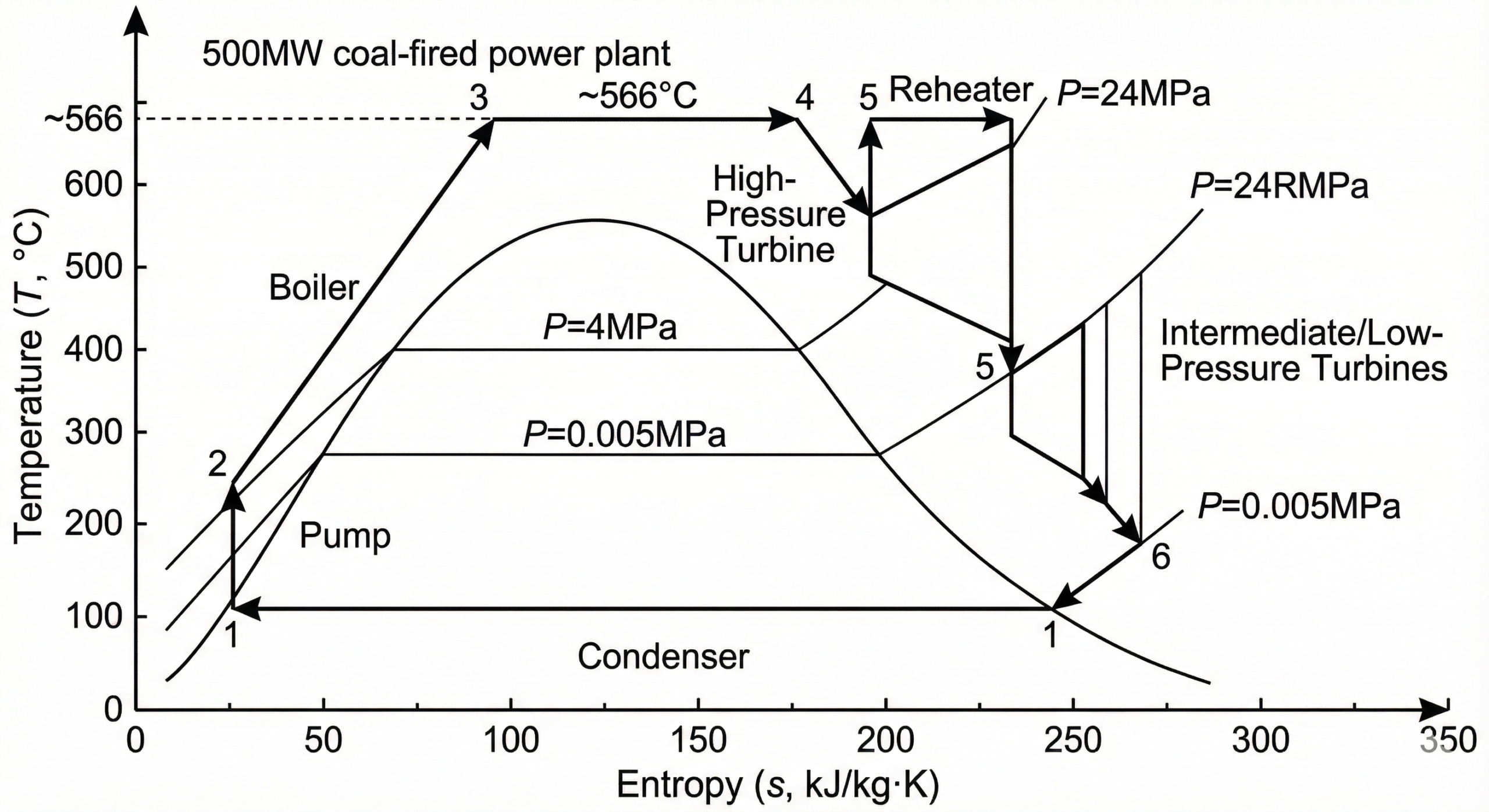

모든 화력발전소의 기본 원리는 열역학 제2법칙에 기반한 랭킨 사이클(Rankine Cycle)이죠. 물을 끓여 고압 증기를 만들고, 이 증기가 터빈을 돌려 일을 한 뒤, 다시 물로 식혀 보일러로 보내는 폐회로(Closed Loop) 사이클을 무한 반복합니다. T-s 선도(온도-엔트로피 선도) 상에서 이 사이클을 그려보면, 면적이 넓을수록 더 많은 일을 하는 사이클임을 직관적으로 알 수 있습니다.

랭킨 사이클의 열효율을 높이는 방법은 크게 두 가지입니다. 첫째, 고온·고압 쪽(보일러 출구)을 올리는 것이고, 둘째, 저온·저압 쪽(복수기 배압)을 낮추는 것입니다. 현장에서는 이 두 방향을 동시에 추구하며, 열효율 1%p 향상이 연간 수십억 원의 연료비 절감으로 이어지기 때문에 설계 단계부터 운전 최적화 단계까지 끊임없이 이 숫자를 추적하게 됩니다.

500MW급 표준화력은 물의 임계점(압력 225.65 kg/cm², 온도 374.15℃)을 넘어서는 환경에서 운전합니다. 이 상태에서는 물이 끓는 과정 없이 순식간에 증기로 변하는 현상이 발생하는데, 이를 통해 증발 잠열에 의한 에너지 손실을 줄이고 열효율을 40% 이상으로 끌어올리죠. 이게 초임계압 관류형 보일러 기술의 핵심입니다. 최신 초초임계압(USC, Ultra-Supercritical) 발전소는 증기 온도 600℃, 압력 270 kg/cm² 이상 조건에서 운전하여 열효율 46%에 근접하는 성능을 달성하고 있습니다.

4대 핵심 기자재(Major Equipment)의 역할

발전소는 수만 개의 부품으로 이루어져 있지만, 전력 생산을 담당하는 핵심 설비는 크게 4가지로 요약됩니다.

핵심 설비	기능 및 엔지니어링 포인트
보일러 (Boiler)	미분탄을 연소시켜 538℃ 이상의 초고압 증기를 생성합니다. 연소 효율을 높이기 위한 미분탄 보일러 연소 제어 기술이 적용되어 있습니다.
증기 터빈 (Turbine)	증기의 열에너지를 회전 운동에너지로 변환합니다. 효율을 위해 고압(HP), 중압(IP), 저압(LP) 터빈이 하나의 축으로 연결된 탠덤 컴파운드 방식을 사용합니다.
발전기 (Generator)	터빈의 회전력을 전자기 유도 현상을 통해 전기로 바꿉니다. 대용량 500MW급은 열을 식히기 위해 공기 대신 냉각 효율이 좋은 수소 가스를 냉매로 사용합니다.
복수기 (Condenser)	터빈을 나온 증기를 해수(냉각수)로 식혀 다시 물로 만듭니다. 이때 생성되는 진공도가 발전소 효율의 핵심인데, 자세한 원리는 복수기 진공과 효율의 상관관계에서 확인할 수 있습니다.

단계별 발전 공정 흐름

발전 과정은 물과 증기가 설비를 돌며 에너지를 전달하는 순환 과정입니다. 단순해 보이지만, 각 단계마다 열역학적 손실을 최소화하기 위한 정밀한 설계와 제어가 숨어 있습니다.

1. 연소 및 증발: 미분기(Pulverizer)에서 밀가루처럼 빻아진 석탄이 보일러 화로에서 연소되며, 튜브 속의 물을 순식간에 초임계압 증기로 만듭니다.
2. 팽창 및 재열: 발생한 증기는 고압 터빈을 돌린 후, 에너지를 일부 잃고 다시 보일러로 돌아와 재가열(Reheat) 과정을 거쳐 중압/저압 터빈으로 보내집니다. 이는 효율을 극대화하기 위한 핵심 공정이죠.
3. 발전: 터빈 축에 직결된 발전기가 3,600RPM으로 회전하며 전자기 유도 현상으로 22,000V의 전기를 생산합니다.
4. 응축 및 재순환: 일을 마친 증기는 복수기에서 차가운 해수와 열교환하여 다시 물(복수)로 돌아가고, 급수 펌프에 의해 보일러로 다시 보내집니다. 복수기 내부 진공도(약 722mmHg)가 터빈 출구의 압력을 낮춰주므로, 이 진공도 관리가 전체 열효율에 직결됩니다.

급수 가열기 트레인(Feedwater Heater Train): 숨겨진 효율 향상 장치

발전소 열효율을 높이는 데 중요한 역할을 하는 설비 중 하나가 바로 급수 가열기(Feedwater Heater, FWH)입니다. 복수기를 나온 차가운 물(약 40℃)을 보일러에 그대로 넣으면 온도 차이가 너무 커서 열충격이 발생할 수 있고, 막대한 에너지가 낭비됩니다. 이를 방지하기 위해 터빈에서 증기 일부를 뽑아(추기, Extraction) 급수를 단계적으로 예열하는 재생 사이클(Regenerative Cycle)을 적용합니다.

500MW급 표준 석탄화력은 통상 저압 급수 가열기 4~5단, 탈기기(Deaerator) 1단, 고압 급수 가열기 2~3단으로 구성된 트레인을 갖추고 있습니다. 이 시스템을 통해 복수기 출구 온도(약 40℃)에서 보일러 입구 온도(약 260~280℃)까지 단계적으로 예열하게 됩니다. 재생 사이클 적용만으로도 발전소 열효율을 약 5~8%p 향상시킬 수 있으며, 이는 연간 수백억 원의 연료비 절감에 해당합니다.

탈기기(Deaerator)는 급수 가열 기능과 함께 용존 산소 및 이산화탄소를 제거하는 역할도 겸합니다. 용존 산소 농도가 높으면 보일러 튜브와 배관이 부식되므로, 탈기기 출구에서 용존 산소를 7ppb 이하로 관리하는 것이 일반적인 기준입니다. 운전 중 탈기기 수위와 압력을 함께 감시하면 급수 계통 전체의 건전성을 파악할 수 있습니다.

튜브 누설(Tube Leak): 현장에서 마주하는 현실

발전소 데이터를 분석하다 보면 급수 보충량(Make-up Water)이 서서히 늘어나는 패턴이 발견되는 경우가 있습니다. 이런 신호가 쌓이면 보일러 튜브 누설을 의심하게 됩니다. 보일러 튜브는 250기압이 넘는 극한의 압력을 견디고 있지만, 석탄재에 의한 마모(Erosion)나 과열(Overheating)로 인해 바늘구멍만 한 틈이 생길 수 있죠.

이 작은 구멍(Pinhole)으로 뿜어져 나오는 고압 증기는 마치 칼날처럼 주변 튜브들까지 순식간에 잘라버립니다(Secondary Damage). 이를 방치하면 보일러 전체가 멈추는 대형 사고로 이어지기에, 매일 급수 보충량과 청음 테스트를 통한 누설 감시가 필수 루틴입니다.

현장에서는 급수 보충량(Make-up Water) 트렌드를 성능 데이터 히스토리안에 기록하여 주간 단위로 추적합니다. 정상 운전 시 보충량이 0.1~0.2% 수준이라면, 0.3%를 넘기 시작할 때 정밀 조사를 시작하는 것이 일반적인 대응 방식입니다. 초기에는 청음 막대(Listening Rod)로 화로 내부의 이상음을 확인하고, 의심 구역이 좁혀지면 열화상 카메라로 외벽 온도 이상을 확인합니다. 최종적으로는 해당 구역의 드레인 라인 수분 채취를 통해 누설 여부를 확정합니다.

환경 설비: 굴뚝에서 나오는 것은 수증기입니다

석탄화력발전소 하면 검은 매연을 떠올리는 분이 많습니다. 하지만 현대 발전소의 굴뚝에서 보이는 흰 연기는 대부분 수증기입니다. 막대한 투자가 이루어진 환경 설비 덕분이죠. 탈질 설비(SCR)는 암모니아를 주입하여 질소산화물(NOx)을 무해한 질소와 물로 분해합니다. 전기집진기(ESP)는 수만 볼트의 고전압으로 미세먼지를 99.5% 이상 포집합니다. 탈황 설비(FGD)는 석회석 슬러리를 분사하여 황산화물(SOx)을 석고로 전환하죠.

탈황 설비의 흡수탑 높이만 해도 20층 건물에 맞먹으며, 하루에 소비하는 석회석은 수백 톤에 달합니다. 환경 설비 운용 비용은 발전 원가의 상당 부분을 차지하지만, 대기오염물질 배출 허용 기준이 해마다 강화되고 있어 기술적 고도화는 선택이 아닌 필수이죠. 한국에너지공단의 발전 효율 통계에 따르면 국내 초초임계압 발전소의 열효율은 46%에 달하는 수준까지 향상되었습니다.
