터빈 등엔트로피 효율 87%와 89%. 불과 2%p 차이지만, 500MW급 석탄화력에서 이 격차는 연간 수십억 원의 연료비 차이를 만들어냅니다. 화력발전소든 원자력발전소든, 증기를 이용해 전기를 생산하는 모든 플랜트의 기본 원리는 단 하나, 랭킨 사이클(Rankine Cycle)로 귀결되죠. 19세기 스코틀랜드 공학자 윌리엄 랭킨의 이름을 딴 이 사이클은 열에너지를 일(Work)로 바꾸는 가장 실용적인 모델입니다. 압력과 온도를 제어하여 상변화(Phase Change)의 잠열을 극한으로 활용하는 이 정교한 시스템을 이해하는 것이야말로 발전 공학의 첫걸음입니다.

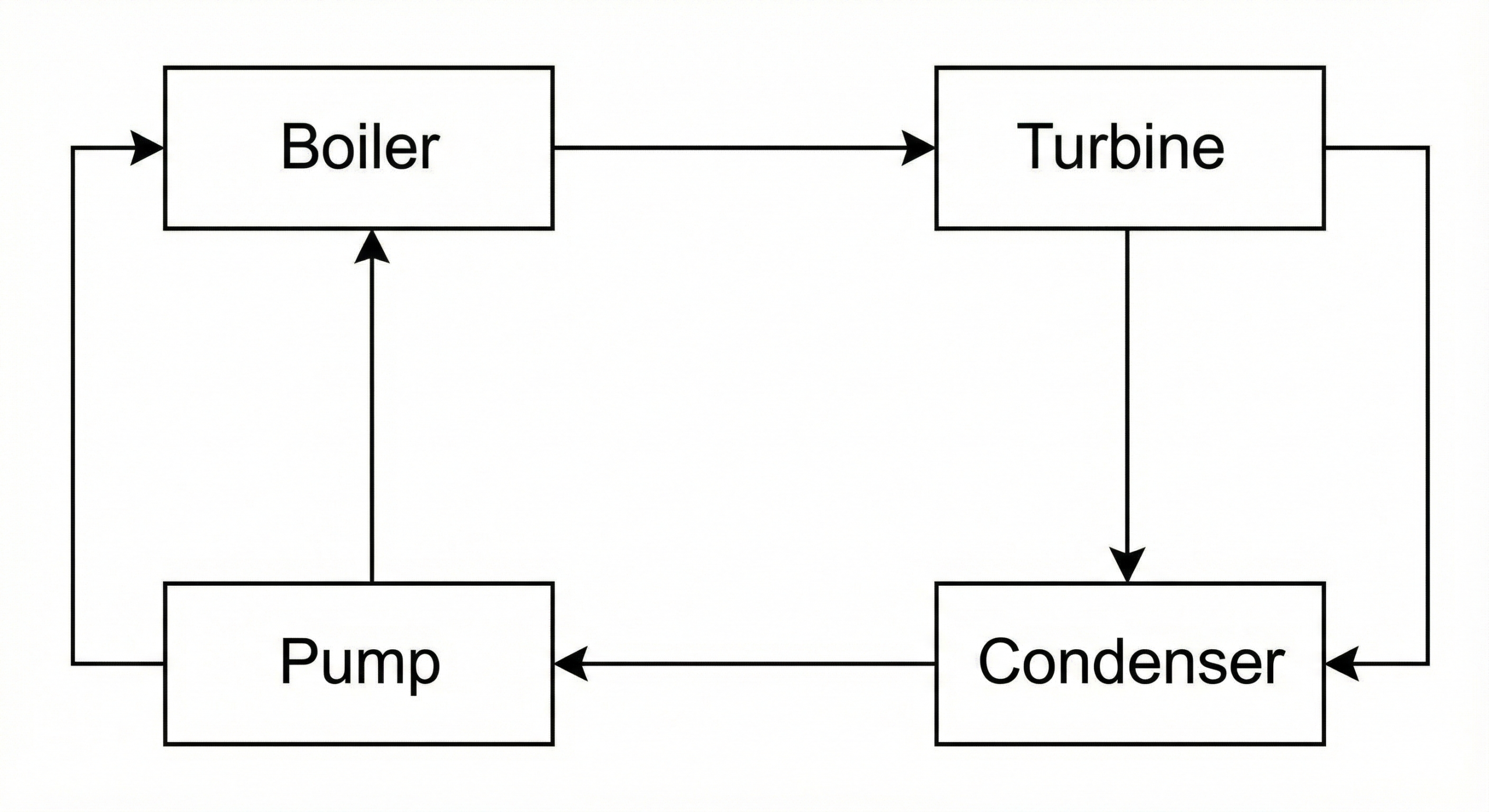

▲ 열에너지가 일로 변환되는 4단계 폐회로 과정
랭킨 사이클의 에너지 해석: 각 구성 요소별 방정식
열역학 제1법칙(에너지 보존 법칙)에 따라 개방계(Control Volume)에 대한 정상 유동 에너지 방정식(SFEE)을 적용하면 각 기기별 에너지 출입을 수식화할 수 있습니다.
| 구간 | 과정 | 에너지 방정식 |
|---|---|---|
| 1→2 급수 펌프 | 단열 압축 (Adiabatic Compression) | wₚuₘₚ,ᵢₙ = h₂ – h₁ ≈ v₁ (P₂ – P₁) |
| 2→3 보일러 | 등압 가열 (Isobaric Heat Addition) | qᵢₙ = h₃ – h₂ |
| 3→4 터빈 | 단열 팽창 (Adiabatic Expansion) | wₜurb,ₒuₜ = h₃ – h₄ |
| 4→1 복수기 | 등압 방열 (Isobaric Heat Rejection) | qₒuₜ = h₄ – h₁ |
여기서 h는 엔탈피(kJ/kg), v는 비체적(m3/kg), P는 압력(kPa)을 의미합니다. 펌프 일의 근사식은 물(액체)의 비체적 변화가 거의 없음을 이용한 것으로, 엔탈피 데이터를 찾기 어려울 때 유용하죠.
랭킨 사이클 T-s 선도와 열효율 분석
랭킨 사이클의 성능을 평가하는 가장 중요한 지표는 열효율입니다. T-s 선도에서 사이클 내부의 면적은 순수 일(wₙₑₜ)을 나타내죠.

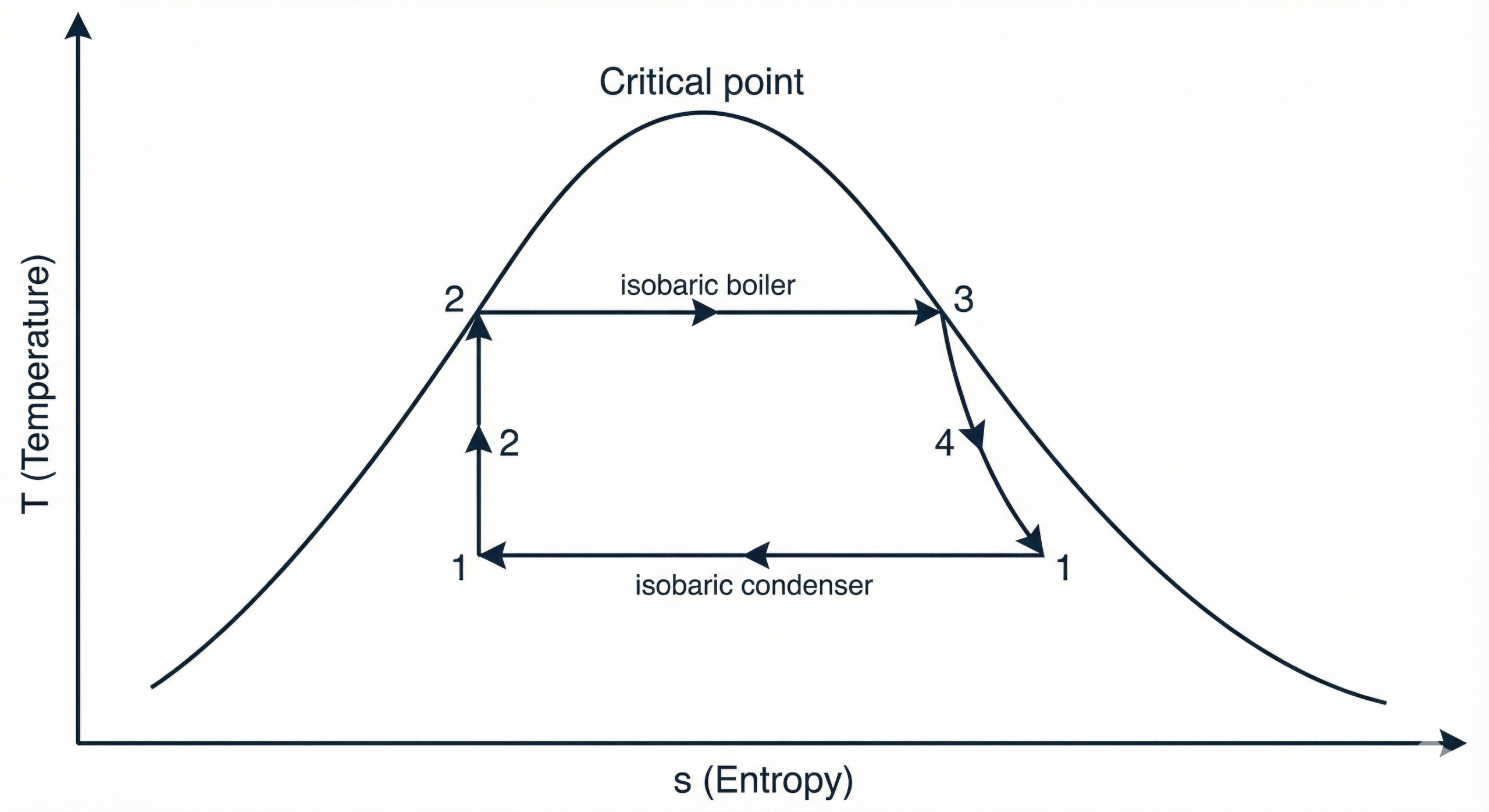

▲ 포화증기 돔(Dome) 내에서 작동하는 랭킨 사이클의 T-s 선도
ηₜₕ = wₙₑₜ / qᵢₙ = (wₜurb,ₒuₜ − wₚuₘₚ,ᵢₙ) / qᵢₙ = 1 − qₒuₜ / qᵢₙ = 1 − (h₄−h₁)/(h₃−h₂)
효율 향상 전략은 두 가지로 요약됩니다. 첫째, 평균 가열 온도(Tₐvg,ᵢₙ)를 올리는 것 — 보일러 압력 증가 또는 과열(Superheating)을 통해 h₃를 높이는 방법이죠. 둘째, 평균 방열 온도(Tₐvg,ₒuₜ)를 낮추는 것 — 복수기 압력(배압)을 진공으로 낮춰 T₄를 낮추는 방법입니다.
이상과 실제: 등엔트로피 효율의 보정
교과서의 ‘이상 랭킨 사이클’은 터빈과 펌프에서의 과정이 가역 단열, 즉 등엔트로피(sᵢₙ = sₒuₜ)라고 가정합니다. 하지만 실제 발전소에서는 마찰, 유체 난류, 열손실 등의 비가역성(Irreversibility)으로 인해 엔트로피가 증가하죠.
| 기기 | 등엔트로피 효율 정의 | 물리적 의미 |
|---|---|---|
| 터빈 (ηT) | ηₜ = (h₃−h₄ₐ)/(h₃−h₄ₛ) | 이상적 일 대비 실제 얻은 일의 비율 (보통 85~90%) |
| 펌프 (ηP) | ηₚ = (h₂ₛ−h₁)/(h₂ₐ−h₁) | 이상적 필요 일 대비 실제 소모한 일의 비율 |
첨자 s는 Isentropic(이상적 상태), a는 Actual(실제 상태)을 의미합니다. T-s 선도에서 실제 과정은 수직선이 아닌 오른쪽으로 휘어지는 곡선(엔트로피 증가 방향)으로 나타나죠.
랭킨 사이클 개량: 재열(Reheat)과 재생(Regeneration)
기본 사이클의 한계를 극복하기 위한 현대 발전소의 표준 기술입니다.
재열 사이클 (Reheat Cycle)
고압 터빈 출구 증기를 다시 보일러로 보내 가열합니다. 목적은 터빈 출구 건도(Dryness fraction, x) 향상으로 날개 부식을 방지하고 평균 가열 온도를 상승시키는 것이죠. 건도가 0.88 미만이면 고속 회전하는 터빈 블레이드에 물방울이 부딪혀 침식을 일으킵니다.
재생 사이클 (Regenerative Cycle)
터빈 팽창 도중 증기 일부(y 분율)를 추기(Extraction)하여 급수가열기(FWH)에서 급수를 예열합니다. 보일러 입구 온도가 상승하여 qᵢₙ이 감소하고, 따라서 효율이 상승하는 구조이죠. 외부 열원과의 온도 차이에 의한 비가역 손실을 줄여 카르노 효율에 근접하게 만드는 핵심 기술입니다.
– 열효율 기본식: ηₜh = 1 – qₒuₜ/qᵢₙ
– 터빈 등엔트로피 효율: 85~90% (2%p 차이 = 연간 수십억 원)
– 펌프 일 근사: wₚ ≈ v(Phᵢgh – Plₒw)
– 터빈 출구 최소 건도: 0.88 이상 (블레이드 침식 방지)
– 급수가열기 추기단: 7~8단 (현대 대형 발전소 기준)
– 재열 적용 효과: 사이클 열효율 약 4~5% 향상
랭킨 사이클은 19세기 이론에서 시작되었지만, 초임계압(Supercritical)을 넘어 초초임계압(USC)으로 진화하며 여전히 전력 생산의 주역으로 활약하고 있습니다. 결국 이 사이클의 효율 향상은 엔탈피 차이 몇 kJ/kg을 더 확보하기 위한 끊임없는 설계 최적화에 달려 있죠. 향후 수소/암모니아 혼소 확대 시에도 랭킨 사이클의 기본 원리는 변하지 않으며, 오히려 연소 환경 변화에 따른 효율 재평가가 더욱 중요해질 전망입니다.
