보일러 연소 원리 3단계: 착화·연소·완결 과정과 저NOx 기술

보일러 연소에서 왜 굳이 석탄을 미세한 가루로 만들어 태울까? 굵은 석탄을 그대로 태우면 훨씬 단순할 것 같은데, 보일러 연소에서 미분탄(Pulverized Coal)을 사용하는 이유에는 명확한 열화학적 근거가 있습니다. 연소 메커니즘부터 NOx 제어 기술까지 정리했습니다.

보일러 연소에서 석탄을 미세 가루(Pulverized Coal)로 만드는 이유

대형 발전소는 석탄을 밀가루처럼 고운 미분탄(Pulverized Coal)으로 만들어 사용합니다. 미분기(Pulverizer/Mill)에서 롤러나 볼을 이용해 200메쉬(약 74μm) 체를 70~75% 이상 통과할 정도로 곱게 갈아버리죠. 그 이유는 명확합니다. 바로 비표면적(Specific Surface Area)의 극대화입니다.

고체인 석탄을 미분화하면 공기(산소)와 접촉할 수 있는 표면적이 기하급수적으로 늘어납니다. 이렇게 되면 석탄은 고체임에도 불구하고 마치 가스(Gas)나 오일(Oil)처럼 거동하게 됩니다. 공기 흐름을 타고 부유하며 순식간에 폭발적인 연소 반응을 일으킬 수 있게 되는 거죠. 수백 MW에 달하는 부하 변동에 기민하게 대응하고, 보일러 연소 효율을 높여 연료 낭비를 막을 수 있습니다.

500MW급 보일러는 시간당 약 200~250톤의 석탄을 소비합니다. 이 석탄은 미분기(Pulverizer) 5~6대에서 동시에 분쇄되어 1차 공기(Primary Air)와 함께 버너로 이송됩니다. 미분기 1대가 정지하면 보일러 부하를 즉시 80% 이하로 낮춰야 하는 상황이 발생하므로, 미분기 가용률이 전체 발전소 신뢰도의 핵심 지표 중 하나입니다.

연소의 3단계 메커니즘: 2초 안에 일어나는 일

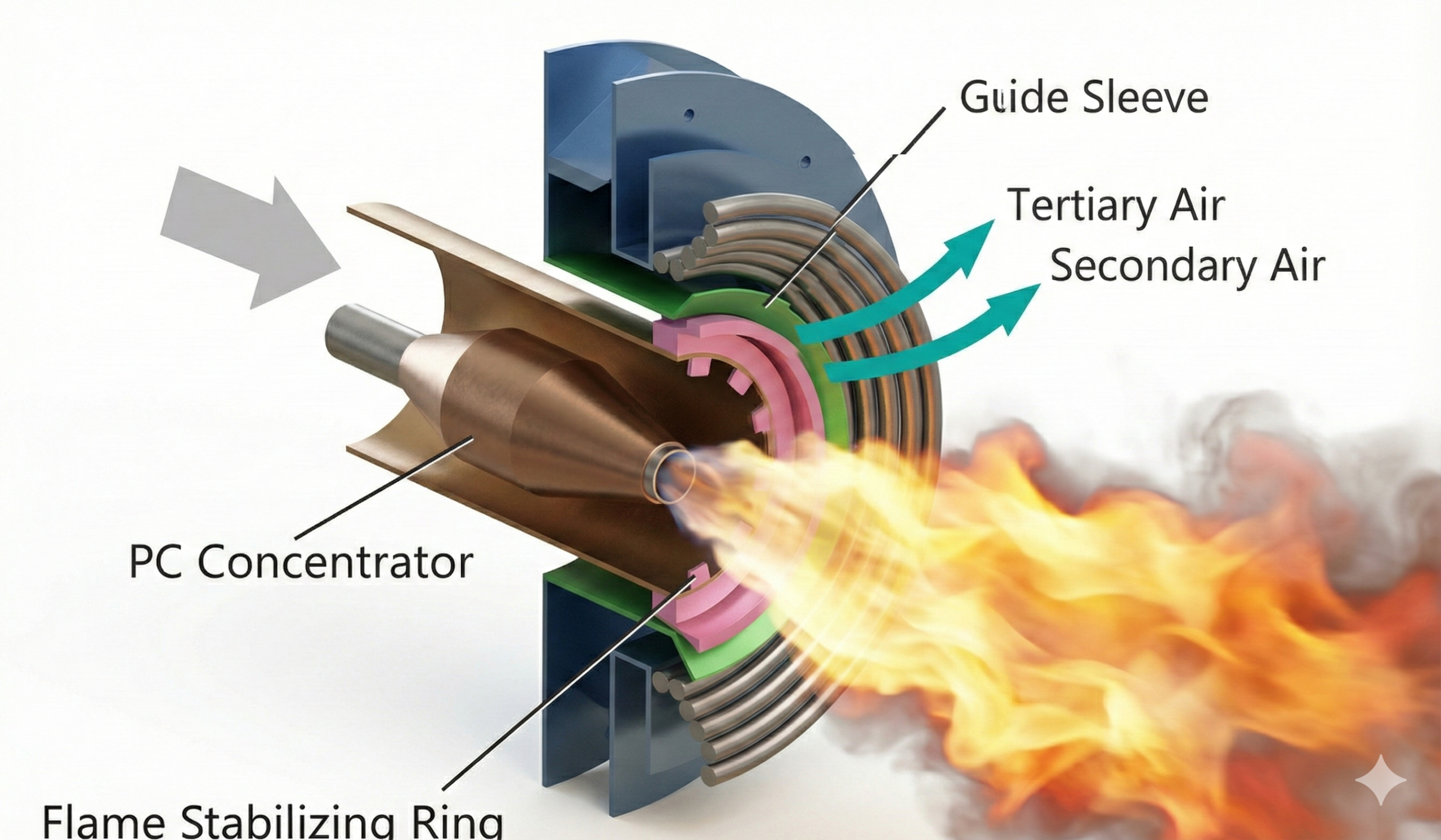

미분탄 입자가 버너를 떠나 노(Furnace) 안으로 진입하는 순간, 극한의 열환경 속에서 세 단계의 물리·화학적 변화가 연쇄적으로 발생합니다. 화로 내부 온도는 화염대 기준 약 1,400~1,600℃에 달하며, 전체 체류 시간은 2초 내외입니다.

단계	주요 현상 (Mechanism)	시간 척도
1. 가열 및 건조	입자가 복사열을 받아 급격히 가열되면서 내부의 표면 수분과 고유 수분이 증발합니다. (흡열 과정)	$10^{-2}$ 초
2. 휘발분 연소 (Devolatilization)	탄화수소(Hydrocarbon) 가스 성분이 뿜어져 나와 산소와 만나 격렬하게 타오릅니다. 화염의 안정성과 점화를 결정짓는 단계입니다.	약 0.1 초
3. 촤(Char) 연소 (Char Oxidation)	휘발분이 빠져나간 다공성 고체 탄소 덩어리(Char)가 표면 반응을 통해 천천히 타오릅니다. 전체 연소 시간의 90% 이상을 차지합니다.	1 ~ 2 초

필연적 부산물: NOx(질소산화물) 생성의 원리

고온 연소 과정에서 필연적으로 발생하는 질소산화물(NOx)은 미세먼지와 스모그의 주범입니다. 이를 저감하기 위해서는 먼저 생성 경로를 알아야 합니다. 보일러 내에서 NOx가 생성되는 경로는 크게 세 가지이죠. 국내 석탄화력 발전소의 NOx 배출 규제는 지속적으로 강화되어, 2024년 기준 신규 발전소는 25ppm(15% O2 기준) 이하를 요구받고 있습니다.

• Fuel NOx (연료 기인): 석탄 연료 자체에 유기적으로 결합되어 있던 질소(N) 성분이 연소 중 산화되어 발생합니다. 석탄 연소 시 발생하는 전체 NOx의 약 70~80%를 차지하는 가장 큰 원인이죠. 산소 농도(과잉 공기비)에 매우 민감하게 반응합니다.
• Thermal NOx (열 기인): 연소용 공기 중에 포함된 질소(N2)가 1,300℃ 이상의 고온 환경에서 산소와 반응하여 생성됩니다. 젤도비치(Zeldovich) 메커니즘에 따르며, 화염 온도가 높을수록 기하급수적으로 증가합니다. (전체 20% 내외)
• Prompt NOx: 화염면 근처에서 탄화수소(CH) 라디칼이 공기 중 질소와 빠르게 반응하여 생성됩니다. 석탄 연소에서는 발생량이 미미하여 보통 무시됩니다.

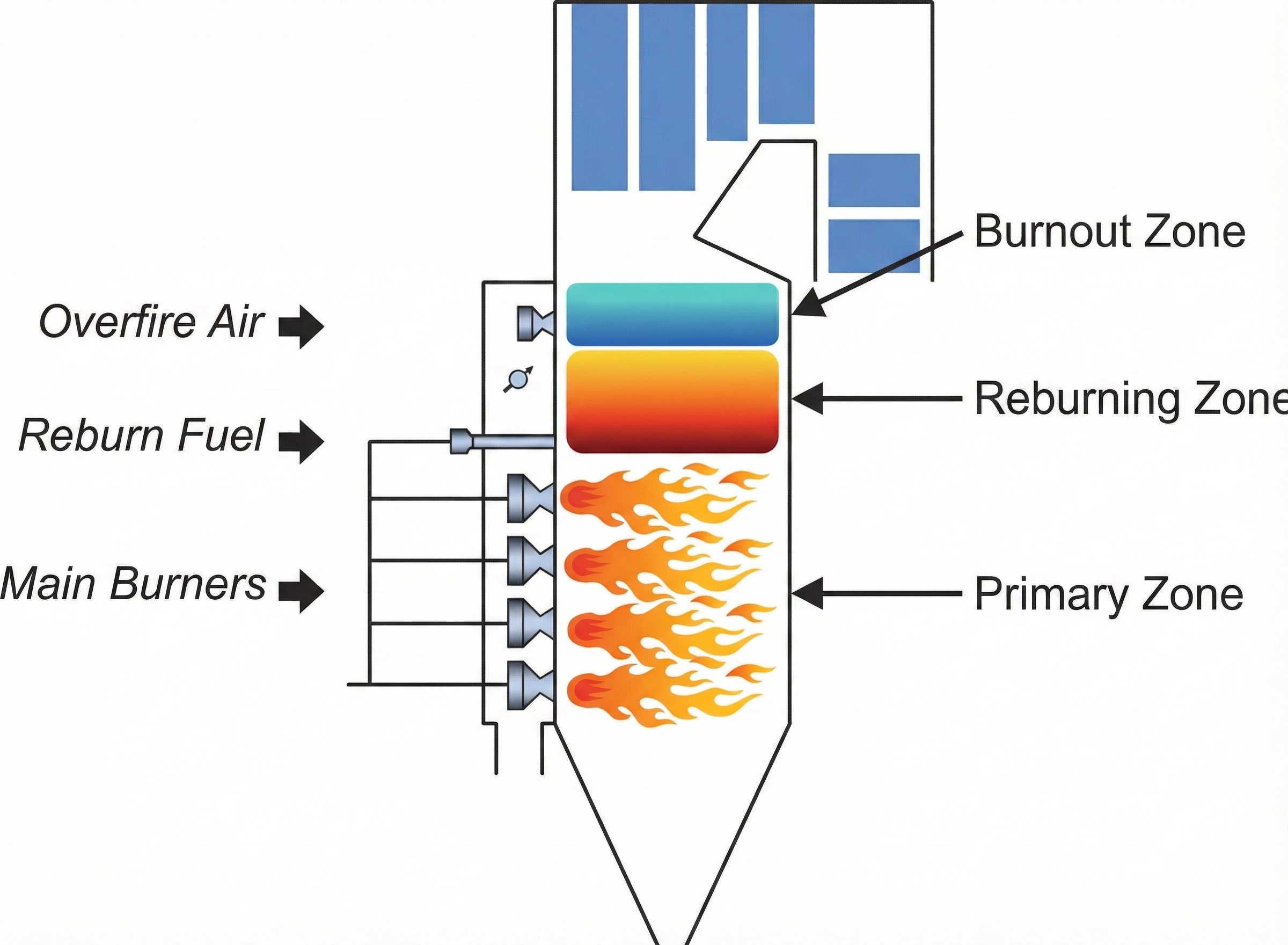

저NOx 연소 기술: 다단 연소(Staged Combustion)의 원리

NOx 생성을 억제하기 위한 전략은 명확합니다. ‘화염 온도를 낮추고, 산소 접촉을 지연시키는 것’이죠. 이를 구현한 게 다단 연소(Staged Combustion) 기술입니다.

이런 연소 방식은 보일러의 버너 배치 방식(Tangential vs Opposed)에 따라 구현 형태가 달라집니다. 이에 대한 상세한 비교는 미분탄 보일러 연소의 두 얼굴: 코너 파이어링 vs 대향류 방식 글에서 확인할 수 있습니다. 또한 EPA의 대기오염물질 배출 관리 기준도 NOx 규제 수준을 파악하는 데 유용한 자료입니다.

NOx와 미연탄소(UBC)의 상충 관계

보일러 연소 제어에서 가장 어려운 과제는 ‘NOx와 미연탄소(UBC, Unburned Carbon)의 상충 관계(Trade-off)’입니다. 환경 규제를 지키기 위해 공기량을 줄여 저NOx 운전을 강화하면, 필연적으로 석탄이 다 타지 못하고 재(Ash)에 섞여 나오는 미연탄소가 증가합니다.

미연탄소가 높으면 연료 손실(효율 저하)일 뿐 아니라, 발전소의 부산물인 석탄회(Fly Ash)를 시멘트 원료로 판매할 수 없게 됩니다(보통 5% 이하 관리 필요). 반대로 효율을 위해 공기를 많이 넣으면 NOx가 치솟아 배출부과금을 물게 됩니다. 그래서 O2 Trim 제어와 Mill Bias(미분기별 연료 배분)를 통해 이 두 가지를 동시에 만족하는 ‘최적의 운전 포인트’를 찾는 것이 보일러 연소 최적화의 핵심입니다. 석탄회 재활용에 대한 내용은 전기집진기의 원리와 재활용에서 더 자세히 다루고 있습니다.

탄종 변화에 따른 연소 최적화: 저급탄 혼소의 현실

설계 당시 상정한 석탄을 평생 쓸 수 있다면 좋겠지만, 연료 수급 상황과 가격에 따라 발전소는 종종 설계탄과 성질이 다른 대체탄(Alternate Coal)이나 저열량탄을 혼소해야 합니다. 발열량이 낮은 석탄을 같은 비율로 넣으면 당연히 증기 발생량이 줄어들기 때문에, 연료 공급량을 늘리거나 공기 비율을 재조정해야 합니다.

회분(Ash Content)이 높은 석탄을 사용할 경우 연소 후 남는 재가 많아져 에어 히터(Air Heater)와 전기집진기의 부하가 증가합니다. 황분(Sulfur Content)이 높으면 탈황 설비(FGD)에서 석회석 소비량이 늘고, 공기 예열기(Air Heater) 튜브에서 저온 황산 부식(Low Temperature Corrosion)이 발생할 위험이 높아집니다. 혼소 비율 결정은 단순히 발열량만 볼 것이 아니라, 회분·황분·수분·연소성(Grindability) 등 연료 특성을 종합적으로 분석한 탄종 적합성 평가(Coal Blending Study)를 거쳐야 합니다.

실제 현장에서는 신규 탄종 도입 시 소규모 혼소 시험(Trial Burn)을 먼저 실시하고, 연소 데이터와 환경 배출 데이터를 수집한 뒤 혼소 비율을 결정하는 방식이 일반적입니다. 이 데이터가 향후 연료 조달 전략의 근거 자료가 됩니다.
