브레이튼 사이클이란 : 가스터빈 열역학 T-s 선도 해석과 압력비 관계

음속을 돌파하는 전투기의 터보제트 엔진과 발전소의 가스터빈은 어떻게 작동할까? 이 둘은 ‘가스 발생기(Gas Generator)’라는 동일한 심장을 공유합니다. 브레이튼 사이클의 원리와, 현장 엔지니어가 반드시 알아야 할 압축기 불안정 현상인 서지(Surge)를 분석합니다.

이상적 vs 실제 브레이튼 사이클의 해석

가스터빈 엔진의 열역학적 주기를 정의하는 브레이튼 사이클은 이론적으로 2개의 등압 과정(Isobaric)과 2개의 단열 과정(Adiabatic)으로 구성됩니다. 하지만 실제 현장에서는 마찰 손실과 재료의 한계로 인해 T-s 선도(온도-엔트로피 선도)가 이론과 다르게 그려집니다.

이상적 브레이튼 사이클과 실제 사이클의 가장 큰 차이는 압축기와 터빈의 등엔트로피 효율(Isentropic Efficiency)에 있습니다. 이상 사이클에서는 압축과 팽창이 완전한 등엔트로피(엔트로피 변화 없음) 과정으로 진행되지만, 실제 압축기의 등엔트로피 효율은 86~90%, 터빈은 88~92% 수준입니다. 이 손실이 누적되면 전체 사이클 효율은 이론 대비 상당히 낮아집니다.

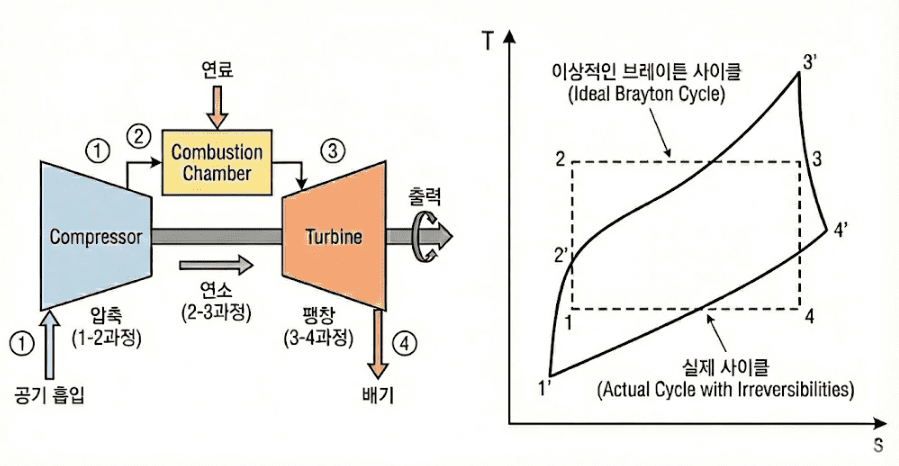

▲ 이상적 사이클(점선)과 비가역 손실이 포함된 실제 사이클(실선)의 비교

압축기 공기 역학: 서지(Surge)와 스톨(Stall)

가스터빈 설계에서 가장 까다롭고 위험한 영역은 압축기입니다. 공기 역학적 부하가 한계에 달하면 스톨(Stall)과 서지(Surge)라는 치명적인 불안정 현상이 발생하죠. 압력비 15:1 조건의 가스터빈에서 서지가 발생하면 압축기 출구 압력이 순식간에 0으로 떨어지며, 반복적인 충격이 블레이드를 파손시킬 수 있습니다.

스톨(Stall): 국소적 흐름의 박리

비행기 날개가 받음각(Angle of Attack)이 너무 커지면 양력을 잃듯, 압축기 블레이드에서도 공기 흐름이 표면에서 떨어져 나가는 ‘박리’ 현상이 발생합니다. 일부 블레이드에서 시작되어 회전 방향 반대쪽으로 이동하는 ‘선회 실속(Rotating Stall)’으로 발전하며 성능을 저하시킵니다.

서지(Surge): 시스템 전체의 붕괴

서지는 스톨이 악화되어 압축기 전체의 압력 생성 능력이 붕괴되는 현상입니다. 고압으로 압축된 뒤쪽의 공기가 앞쪽으로 역류하며 격렬한 진동과 폭발음을 유발합니다. 1초에 수십 번씩 발생하는 축방향 진동은 블레이드를 파괴하고 축(Shaft)을 휘게 만들 수 있는 심각한 현상이죠.

터빈 냉각 기술: 1,600℃를 견디는 방법

최신 가스터빈의 연소 가스 온도는 1,600℃를 넘나듭니다. 이는 금속이 녹는 점을 훨씬 상회하는 온도입니다. 따라서 블레이드 내부에 미세한 통로를 뚫어 찬 공기를 순환시키는 내부 냉각과, 표면에 얇은 공기막을 형성하는 필름 냉각 기술이 필수적이죠.

블레이드 소재로는 단결정(Single Crystal) 니켈 초합금이 사용됩니다. 결정립 경계(Grain Boundary)가 없어 고온에서 크리프(Creep) 변형에 강한 특성을 보입니다. 여기에 열차단 코팅(TBC, Thermal Barrier Coating)으로 약 1~2mm 두께의 세라믹층을 입혀 금속 소재가 직접 고온 가스와 접촉하지 않도록 보호합니다. TBC 덕분에 금속 기지 온도를 연소 가스 온도보다 약 150~200℃ 낮게 유지할 수 있습니다.

냉각에 사용되는 공기는 압축기 중간 단에서 추기하므로, 이 냉각 공기는 터빈에서 일을 하지 못하고 낭비되는 에너지입니다. 1단 블레이드 냉각에 소비되는 공기량은 전체 압축기 유량의 15~20%에 달하며, 이것이 실제 사이클 효율을 이론 대비 크게 낮추는 주요 원인입니다.

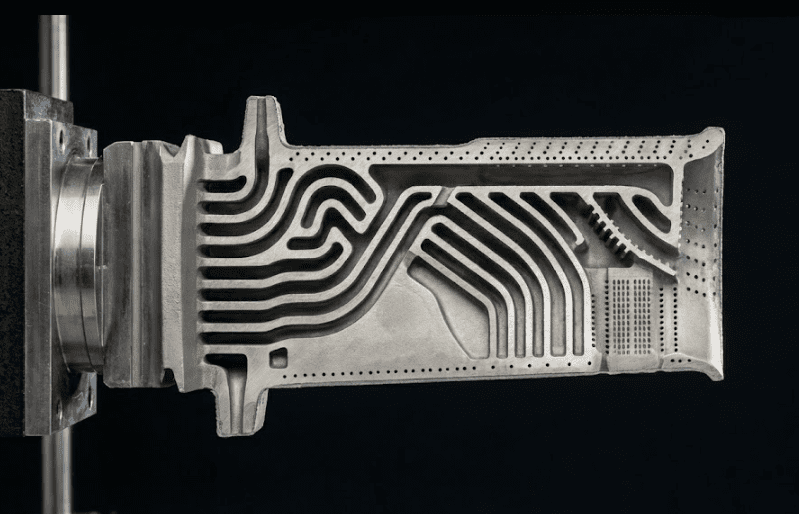

▲ 복잡한 내부 냉각 유로(Serpentine Passage)와 표면 필름 냉각 홀

브레이튼 사이클 이론 열효율 계산

브레이튼 사이클의 열효율(η_th)은 압력비(r_p)와 비열비(k)에 의해 결정됩니다. 압력비가 효율에 미치는 영향을 이해하면 가스터빈 설계의 방향성이 보입니다.

압력비와 효율의 관계는 수식만으로 이해하기 어려운 현장 경험이 있습니다. 예를 들어 GE의 7FA 계열 가스터빈은 압력비 약 16, TIT 약 1,260℃ 조건에서 단순 사이클 효율 36% 수준을 보입니다. 반면 최신 H-class(GE 7HA)는 압력비 23.5, TIT 1,600℃ 이상에서 단순 사이클 효율이 44%에 근접합니다. 동일한 브레이튼 사이클 공식을 따르면서도 효율 차이가 8%p 이상 나는 이유는, 비열비 k가 실제 연소 가스에서 온도에 따라 변화하고, 터빈 냉각 공기 소비량과 압축기 단열 효율이 세대별로 크게 개선됐기 때문입니다. 이론식에서 고정값으로 다루는 k = 1.4는 입구 공기 기준이며, 고온 연소 가스가 팽창하는 터빈 구간에서는 실제 k가 1.28~1.33 수준으로 떨어집니다. 이 차이를 반영한 실제 사이클 모델링은 EBSILON이나 GateCycle 같은 열성능 해석 소프트웨어를 사용해야 현장 실측값에 가까운 결과를 얻을 수 있습니다.

복합 발전과 수소 터빈으로의 진화

브레이튼 사이클(Simple Cycle)만으로는 높은 배기 온도(약 600℃)로 인해 열효율이 40% 수준에 머무릅니다. 따라서 이 폐열을 회수하여 증기터빈(랭킨 사이클)을 돌리는 복합 발전(Combined Cycle)이 현대 발전소의 표준이 되었습니다. 브레이튼 사이클 단독으로는 배기가스에 절반 가까운 에너지가 남아 있는 셈이므로, 이를 활용하지 않고 대기로 방출하는 것은 경제적으로도 환경적으로도 큰 손실입니다.

복합 발전에서 브레이튼 사이클의 배기 가스는 배열회수보일러(HRSG)를 거치며 증기를 생산합니다. 이 증기가 랭킨 사이클 기반의 증기터빈을 구동하므로, 전체 열효율은 63~64%까지 상승하죠. 단일 브레이튼 사이클 대비 약 20%p 이상의 효율 향상인 셈입니다.

수소 터빈 개발에서 가장 큰 기술적 난제는 수소의 화염 전파 속도입니다. 수소는 천연가스 대비 화염 속도가 약 8배 빠릅니다. 이로 인해 기존 연소기 설계로는 역화(Flashback) 현상이 발생할 위험이 높습니다. GE와 Siemens Energy 등 주요 제작사는 마이크로 믹서(Micro-Mixer) 방식의 연소기를 개발하여 이 문제를 해결하고 있죠. 가스터빈 냉각 기술의 최신 연구 동향은 ASME의 가스터빈 기술 자료에서도 확인할 수 있습니다.
