1,600도, 초속 400m, 자기 무게의 수만 배에 달하는 원심력. 가스터빈 블레이드가 견뎌야 하는 극한 조건입니다. 이 부품 하나가 전체 터빈 제작 원가의 약 30%를 상회하는 고부가가치 핵심 부품이죠. 대한민국 연구진은 수많은 시행착오 끝에 독자적인 단결정 니켈 초합금 기술을 확보했고, 김포 열병합 발전소에서 8,000시간 이상의 연속 가동 실증에 성공했습니다. 단순한 형상 복제가 아니라 소재의 미세구조를 원자 단위에서 제어하고 수만 번의 유동 해석 시뮬레이션을 거쳐 완성한 결과입니다.

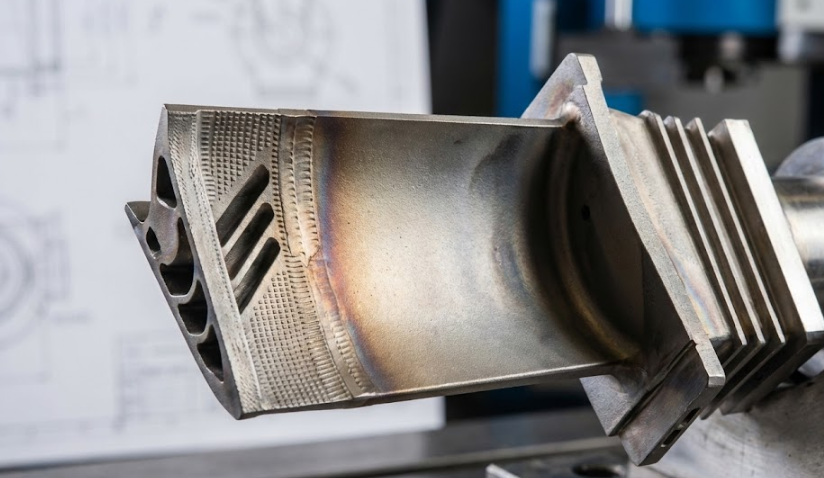

▲ 고온 내구성 확보를 위해 단결정 주조법으로 제작된 가스터빈 1단 회전익 블레이드
가스터빈 블레이드의 공학적 가치와 극한 환경
가스터빈은 현대 산업의 집약체이자 ‘기계공학의 꽃’으로 불립니다. 발전 효율을 높이기 위해 터빈 입구 온도(TIT)를 지��적으로 높이는 추세에 따라 가스터빈 블레이드가 견뎌야 하는 열적/기계적 부하는 상상을 초월하죠. 현재 최신 H-Class 가스터빈의 경우 TIT가 1,600도를 넘나들며, 이는 블레이드 소재인 초합금의 융점보다도 높은 온도입니다. 이런 극한 환경을 극복하기 위해 냉각 기술과 코팅 기술이 총동원됩니다.
소재의 핵심: 니켈 초합금과 단결정(Single Crystal) 제어
가스터빈 블레이드 국산화의 제1관문은 소재 개발이었습니다. 일반적인 강철 소재는 600도만 넘어도 강도가 급격히 하락하지만, 니켈 기반 초합금(Ni-based Superalloy)은 레늄(Re), 루테늄(Ru), 탄탈럼(Ta) 등 고가의 희귀 금속을 정밀하게 합금화하여 고온에서도 기계적 강도를 유지합니다. 이런 합금 설계 기술은 그동안 해외 원천 기술 보유사들이 철저히 기밀로 부쳤던 영역이죠.
금속 재료의 파괴는 주로 ‘결정립계(Grain Boundary)’에서 시작됩니다. 고온 고압 환경에서는 결정립계를 따라 원자들이 이동하는 크리프(Creep) 현상이 발생하여 부품이 파단되죠. 이를 원천적으로 차단하기 위해 금속 전체를 하나의 거��한 결정으로 성장시키는 단결정(Single Crystal) 주조 방식을 국산화했습니다. 수천 도의 용융 금속을 주형에 붓고 하부에서부터 0.1mm 단위로 냉각 속도를 조절하며 결정을 한 방향으로만 성장시키는 초정밀 공정이죠.
– 블레이드 내부 냉각 유로: 미세 혈관형 미로(Serpentine Passage)
– TBC(열장벽 코팅) 두께: 약 0.3mm
– 침출(Leaching) 잔류물 제거율: 99.9%
– 단결정 성장 제어 정��도: 0.1mm 단위 냉각 속도 조절
가스터빈 블레이드 신뢰성 평가: 8,000시간의 검증
발전소 부품, 특히 회전체 부품에서 성능보다 중요한 것은 바로 ‘신뢰성(Reliability)’입니다. 가스터빈 블레이드 하나가 운전 중 파손될 경우 터빈 ���체를 파괴��는 ‘Catastrophic Failure’로 이어져 수천억 원의 손실을 유발할 수 있기 때문이죠.
- 열기계적 피로(TMF): 실제 기동/정지 상황을 모사하여 하중과 온도를 동시에 변화시키는 동적 테스트로 소재의 열피로 수명을 정확히 예측합니다.
- 열장벽 코팅(TBC) 밀착력 테스트: 0.3mm 두께의 세라�� 코팅이 고온 사이클 환경에서 박리(Delamination)되지 않는지 수천 사이클 이상 반복 시험합니다.
특히 김포 열병합 발전소 등 실제 현장에서 8,000시간 이상의 연속 가동을 성공적���로 마친 실증 데이터는 국산 가스터빈 블레이드가 글로벌 경쟁사 대비 내구 수명에서 98% 이상의 정밀도를 확��했음을 증명합니다. 이론적 시뮬레이션이 아닌 실제 운전 후 회수한 블레이드에 대한 물리적 파괴 분석을 통해 검증된 결과이죠.
▲ 소재 내부의 미세 균열 진전 메커니즘을 분석하는 고온 피로 시험 장비
가스터빈의 열역학적 기초 원리와 효율 향상 메커니즘이 궁금하다면 브레이튼 사이클 해설 글을 참고할 수 있습니다.
국산화의 경제적 효과: 비용 40% 절감과 기술 주권
| 구분 항목 | 해외 기술 의존 시 (과거) | 국산화 성공 후 (현재) |
|---|---|---|
| 정비 리드타임 | 해외 운송 포함 6~9개월 | 국내 즉시 조달 2개월 이내 |
| 직접 비용 | 제조사 독점 가격 (연간 수천억 지출) | 약 40% 이상 직접 원가 절감 |
| 데이터 주권 | 핵심 운전 데이터를 해외 본사 서버로 전송 | 자체 서버 내 데이터 축적 및 알고리즘 고도화 |
| 기술적 대응 | 해외 엔지니어 입국 일정 조율 필요 | 국내 전문가 즉각 현장 투입 및 분석 |
현장 보어스코프(Borescope) 검사의 현실
발전소 O&M 현장에서 가장 긴장되는 순간 중 하나는 계획예방정비(OH) 기간에 수행하는 보어스코프(Borescope) 검사입니다. 터빈 케이싱을 분해하지 않고 내시경 카메라를 넣어 가스터빈 블레이드 상태를 점검하는데, 1,500도 화염을 정면으로 맞는 1단 블레이드의 TBC 탈락 여부를 판별하는 것이 핵심이죠. 작은 핀홀 하나가 운전 중 급격히 성장하여 모재 용융을 초래할 수 있기 때문입니다.
국산화 이후 상황은 크게 달라졌습니다. 국내 제작사의 기술진이 즉각 현장으로 달려와 손상 깊이와 위치를 정밀 분석하고, ‘잔여 수명 평가’를 통해 재사용 가능 여부를 과학적으로 판단해 줍니다. 단순한 부품 공급을 넘어 발전소 운영의 의사결정 속도와 주도권을 우리가 갖게 되��다는 점에서 엄청난 실무적 변화이죠.
전망: 수소 가스터빈 시대의 가스터빈 블레이드
가스터빈 블레이드 국산화는 현재의 성과를 넘어 ‘수소 전소 가스터빈’ 시대를 여는 마중물이 될 전망입니다. 수소 연소는 천연가스(LNG)보다 연소 속도가 빠르고 화염 온도가 높아 ‘수소 취성(Hydrogen Embrittlement)’과 ‘열점(Hotspot) 이동’이라는 새로운 기술적 난제를 던지죠. 하지만 이번 국산화 과정을 통해 소재의 미세구조를 제어하고 냉각 유로를 최적화하는 원천 기술을 확보했기에 수소 터빈용 블레이드 개발에서도 유리한 고지를 점할 수 있습니다. 더 자세한 가스터빈 연소 기술은 가스터빈 연소 공학 가이드에서 확인할 수 있습니다.
– TIT(터빈 입구 온도): 1,600도 이상 (H-Class 기준)
– 블레이드 선속도: 초속 400m 이상
– 실증 연속 가동: 8,000시간 (김포 열병합)
– 외산 대비 성능 정밀도: 98% 이상
– 직접 원가 절감: 약 40%
– 정비 리드타임: 6~9개월 → 2개월 이내
– 1주기 정비 기준: 24,000 EOH(등가운전시간)
향후 5년 내에 대한민국은 단순 하드웨어 국산화를 넘어 ��지털 트윈 기반 실시간 수명 관리 플랫폼을 구축할 것으로 전망됩니다. AI가 연소 진동을 초단위로 분석하여 가스터빈 블레이드 피로를 최소화하는 지능형 자율 운전 기술이 글로벌 에너지 시장의 새로운 경쟁력이 될 것입니다.
