카타르에서 출발한 천연가스는 어떤 과정을 거쳐 발전소 가스터빈의 연소실에 도달할까요? 기체 상태로는 수송 효율이 극히 떨어지기 때문에, 이 가스는 영하 162℃로 냉각되어 액체(LNG)로 변환됩니다. 이 과정에서 부피는 기체 대비 약 1/600로 줄어들어 대량 해상 수송이 가능해집니다.
이 글에서는 LNG 하역부터 기화, 그리고 발전소 공급까지 3단계 공급망의 기술적 메커니즘을 분석합니다. 극저온 저장 탱크의 설계 원리, BOG 관리, 이슬점 제어 등 현장 엔지니어링 노하우도 함께 다룹니다.

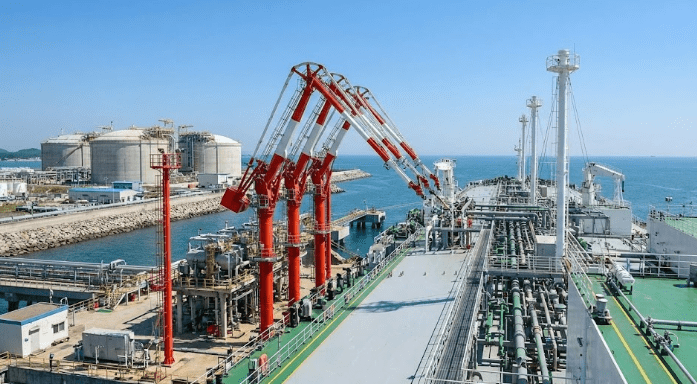

▲ 초저온(-162℃) LNG를 안전하게 육상으로 이송하는 로딩 암(Loading Arm) 설비
천연가스 1단계: 하역 및 저장 — 열침입과의 전쟁
LNG 수송선이 평택, 인천, 삼척 등 인수기지(Terminal)에 접안하면 가장 먼저 하역 암(Unloading Arm)이 연결됩니다. 이 설비는 단순한 파이프가 아닙니다. 선박은 파도와 조류에 의해 끊임없이 움직이는데, 하역 암의 스위블 조인트(Swivel Joint)는 이 움직임을 유연하게 흡수하며 기밀을 유지합니다. 긴급 상황 시 선박과 육상 설비를 즉시 분리하는 긴급 분리 장치(ERC, Emergency Release Coupling)가 핵심 안전 설비입니다.
하역 속도는 통상 시간당 약 10,000~14,000 m³ LNG이며, 15~20만 m³ 규모의 표준 LNG 수송선 한 척을 비우는 데 12~18시간이 소요됩니다. 하역이 완료된 선박은 화물창 내 잔류 LNG를 질소(N₂)로 퍼지한 후 떠납니다. 인수기지 측에서는 탱크 상부의 가스 상태(Vapor Space)를 유지하기 위해 되가스(Vapor Return Line)를 통해 기체를 선박으로 보내는 작업을 병행합니다.
육상으로 옮겨진 LNG는 이중 구조(Full Containment Tank)의 초대형 저장 탱크에 보관됩니다. 내부는 9% 니켈강이나 스테인리스강 멤브레인으로, 외부는 콘크리트로 제작됩니다. 두 벽 사이에는 펄라이트(Perlite) 같은 고성능 단열재를 채워 외부 열 침입을 차단합니다.
BOG (Boil-Off Gas): 완벽한 단열은 불가능하기에 외부 열 유입으로 자연 기화되는 가스가 필연적으로 발생합니다. 이를 방치하면 탱크 압력이 상승하여 위험합니다. 따라서 BOG 압축기로 가스를 회수하여 발전소로 바로 송출하거나, 재액화 설비를 통해 다시 액체로 만드는 공정을 24시간 가동합니다.
BOG 발생량은 단열 성능과 탱크 규모에 따라 다르지만, 국내 대형 LNG 인수기지 기준으로 일간 BOG 발생률은 저장량의 약 0.05~0.08% 수준입니다. 20만 m³ 규모 탱크라면 하루 약 100~160 m³의 가스가 자연 기화됩니다. 이 가스를 그냥 태워 소각(Flare)하면 경제적 손실은 물론 온실가스가 추가로 배출됩니다. 때문에 최신 인수기지에서는 BOG를 고압 압축기로 약 70 bar까지 가압하여 주배관망에 직접 주입하거나, 소형 재액화 장치(Reliquefaction Unit)를 통해 다시 액체로 전환하여 탱크로 되돌리는 방식을 채택합니다. 재액화 방식은 초기 설비 투자비가 압축 방식보다 약 30~40% 높지만, LNG 회수 가치를 계산하면 3~5년 내 투자비 회수가 가능하여 최근 신설 터미널의 표준 설계에 포함되는 추세입니다.
2단계: 기화(Regasification) — 열교환기의 효율 선택
가스터빈은 액체가 아닌 기체 연료를 태웁니다. 따라서 발전소로 보내기 전, 액체 LNG를 기체로 바꾸는 기화(Vaporization) 공정이 필수입니다.
| 구분 | ORV (Open Rack Vaporizer) | SCV (Submerged Combustion V.) |
|---|---|---|
| 주 열원 | 해수 (Sea Water) | 가스 버너 연소열 |
| 장단점 | 운영비가 저렴하지만, 겨울철 해수 온도가 5℃ 이하로 떨어지면 기화 효율이 급감합니다. | 연료비가 들지만 외기 온도와 무관하게 안정적인 기화가 가능합니다. 동절기 피크 대응용입니다. |
| 작동 원리 | 알루미늄 핀 튜브 표면에 해수를 흘려 내부 LNG를 상변화시킵니다. | 물탱크 내에서 버너를 연소시켜 수온을 높이고 그 잠열로 LNG를 기화시킵니다. |
기화 방식의 선택은 단순한 설비 선정을 넘어 연간 운영 비용 전략으로 이어집니다. ORV는 해수를 무료 열원으로 쓰는 대신 해수 취배수 설비 유지비와 청관 작업이 필요합니다. 알루미늄 핀 튜브 외벽에 해조류가 부착되거나 탄산칼슘 스케일이 쌓이면 열전달 성능이 20% 이상 저하되므로 정기 고압 세정이 필수입니다. 반면 SCV는 연소용 가스 소비로 연간 생산된 LNG의 1~2%가 운전 연료로 사용되지만, 동절기 기화 능력 보장이 확실하여 수급 피크 대응 신뢰성이 높습니다. 실제 평택 LNG 인수기지의 경우 동절기 최대 기화 수요 대비 ORV 단독 처리 가능량이 약 70% 수준이어서 나머지 30%는 SCV로 보완하는 조합 운영 전략을 채택하고 있습니다. 기화기 운영 비율 최적화만으로도 연간 수억 원 규모의 운영 원가 차이가 발생하므로, 계절별 해수 온도 예보와 수요 예측을 연계한 기화기 믹스 계획이 인수기지 운영의 핵심 과제입니다.
천연가스 3단계: 발전소 공급 및 정압관리소(Governor Station)
지하 주배관망을 타고 온 고압 가스는 발전소 입구의 정압관리소(GS, Governor Station)에 도착합니다. 이곳은 가스의 ‘톨게이트’이자 ‘변전소’ 역할을 합니다. 가스터빈은 연소 안정성을 위해 약 30~50 bar(기종별 상이)의 일정한 압력을 요구하기 때문에, GS에서는 감압 밸브(PCV)를 통해 압력을 정밀하게 낮춥니다.
또한 이곳에서는 상거래용 계량(Custody Transfer Metering)이 이루어집니다. 초음파 유량계를 사용하여 0.1%의 오차 범위 내에서 가스 사용량을 측정하며, 가스크로마토그래피(Gas Chromatography)를 통해 발열량과 성분을 실시간으로 분석합니다. 발전소의 연료비 정산과 직결되는 단계입니다. 관련하여 발전소 계측기 종류와 원리 글을 참고하시기 바랍니다.
현장에서 GS의 감압 과정은 단순히 압력을 낮추는 행위가 아닙니다. 70 bar 수준에서 30~50 bar로 감압할 때 줄-톰슨 냉각 효과로 가스 온도가 20~40℃ 급강하합니다. 이를 사전에 보상하지 않으면 감압 후 가스가 이슬점 이하로 냉각되어 탄화수소 액적이 생성되거나, 극단적인 경우 수분이 얼어 하이드레이트(Hydrate) 결정이 형성되어 밸브를 막아버립니다. 이 때문에 GS 직전의 가스 예열기(Gas Preheater)는 핵심 설비이며, 보통 중온수나 스팀을 열원으로 사용하여 가스를 50~60℃로 올려둔 상태에서 감압합니다.
가스 예열과 이슬점 관리: 발전소 현장의 핵심 노하우
발전소 현장에서 가스를 태우기 직전에 가장 신경 쓰는 공정은 ‘가스 가열(Fuel Gas Superheating)’입니다. 주배관망에서 발전소 내부로 들어올 때 감압 밸브를 거치면서 압력이 떨어지는데, 이때 줄-톰슨 효과(Joule-Thomson Effect)에 의해 가스 온도가 급격히 낮아집니다.
가스 온도가 탄화수소 이슬점(Hydrocarbon Dew Point) 이하로 떨어지면 무거운 성분들이 액체 방울(Mist)로 응축됩니다. 이 액적들이 초고속으로 회전하는 가스터빈 연소기 노즐이나 블레이드에 부딪히면 침식(Erosion)을 유발하거나 연소 불안정을 일으켜 터빈을 정지시킬 수 있습니다. 따라서 연료 가스 히터(Fuel Gas Heater)를 이용해 가스를 이슬점보다 최소 20~30℃ 이상 높게(Superheating) 유지하여 건조한 가스 상태를 보장합니다.
- 수송 및 하역: -162℃ 액체 상태로 1/600 부피 압축 수송, ERC 등 안전 장치 필수
- 기화 설비: ORV(해수)와 SCV(연소식)를 계절 및 부하에 따라 최적으로 조합 운용
- 공급 압력: 주배관망 약 70 bar → 발전소 GS 감압 → 가스터빈 30~50 bar 공급
- 품질 관리: 연료 가열(Superheating)을 통한 액적 제거 및 이슬점 제어
카타르에서 출발한 천연가스가 -162℃의 액체로 바다를 건너와, 기화되고 압력을 조절받아 가스터빈의 연소실에 도달하는 3단계 여정을 살펴보았습니다. 이 정밀하게 공급된 천연가스가 최종적으로 어떻게 전기를 만들어내는지는 가스터빈 연소 공학 가이드에서 확인할 수 있습니다. 글로벌 천연가스 시장 동향은 IEA Gas 기술 페이지에서 확인할 수 있습니다.
