복합화력발전소 원리 : 효율 60% 달성하는 브레이튼+랭킨 결합 구조 해설

복합화력발전소는 어떻게 일반 화력발전소보다 효율이 20%p 이상 높을 수 있을까? 복합화력(CCPP, Combined Cycle Power Plant)은 두 개의 열역학 사이클을 직렬로 연결해 버려지던 열에너지를 회수하는 방식으로 이 질문에 답합니다.

1+1 > 2의 원리: 열역학적 결합

복합화력은 서로 다른 특성을 가진 두 개의 열역학 사이클을 직렬로 연결하여 에너지 손실을 극소화하는 기술입니다. 연료는 오직 가스터빈에만 투입되지만, 전기는 두 곳에서 생산되죠.

열역학적으로 보면 이는 카르노 효율의 관점에서도 탁월한 선택입니다. 상부 사이클(브레이튼)은 고온에서 열을 받아 일을 하고, 하부 사이클(랭킨)은 상부 사이클이 버린 열을 재활용합니다. 전체 시스템 관점에서 열을 버리는 온도(복수기 배압 기준 약 40℃)가 매우 낮아지는 효과가 생기므로, 카르노 효율 기준으로도 매우 이상적인 구성입니다.

• Topping Cycle (상부 사이클): 1차적으로 가스터빈(Gas Turbine)이 브레이튼 사이클(Brayton Cycle)을 통해 고온의 연소 가스로 발전기를 회전시킵니다. 이때 배출되는 가스는 약 600℃에 달하는 막대한 열에너지를 품고 있습니다.
• Bottoming Cycle (하부 사이클): 2차적으로 증기터빈(Steam Turbine)이 랭킨 사이클(Rankine Cycle)을 통해 작동합니다. 가스터빈이 버린 배기가스의 열을 회수하여 물을 증기로 바꾸고, 이 증기로 다시 한번 전기를 생산합니다. 추가 연료비는 ‘0원’이죠.

복합화력 핵심 설비 3대장: GT, HRSG, ST

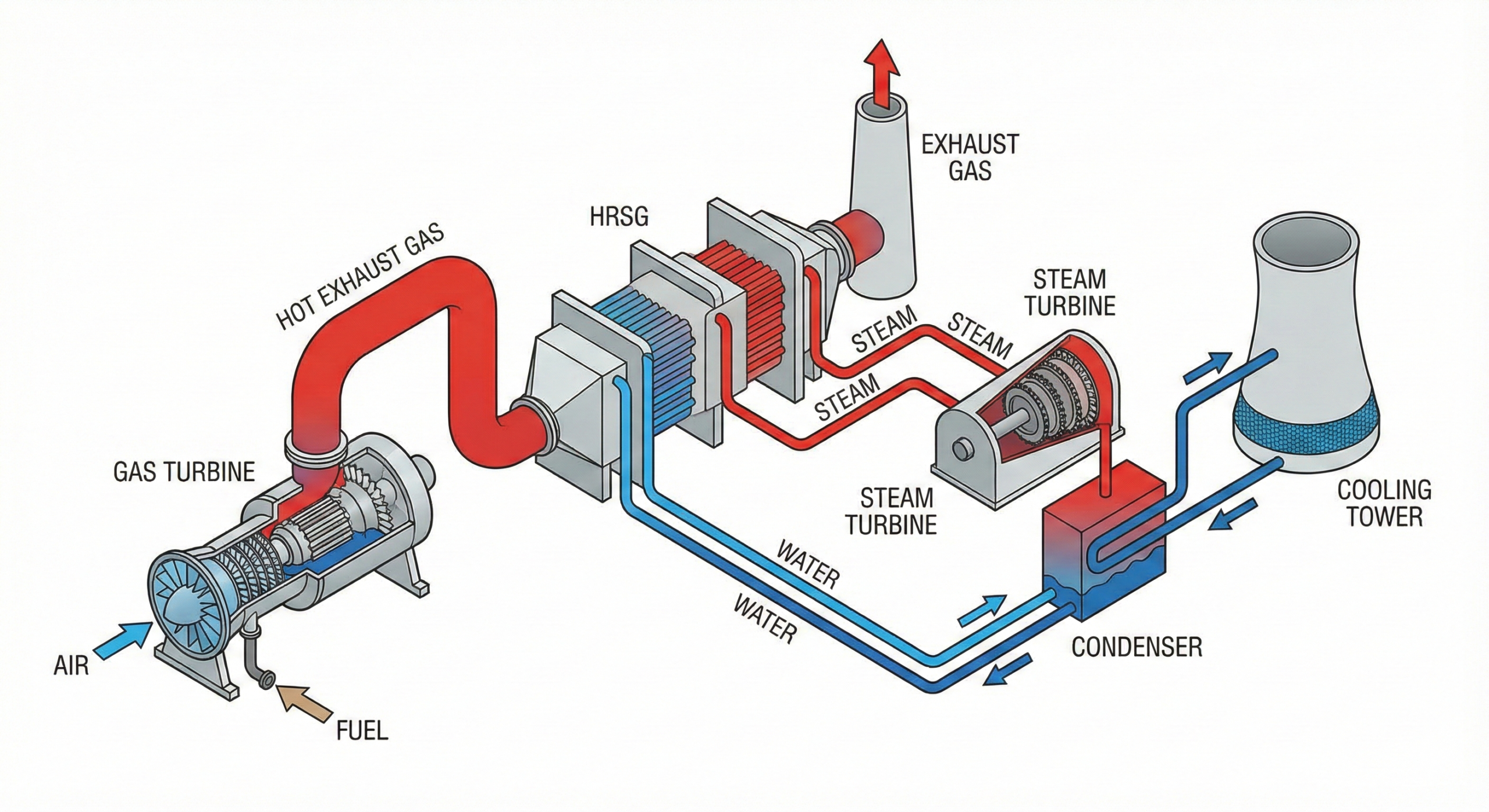

복합화력발전소는 가스터빈(GT), 배열회수보일러(HRSG), 증기터빈(ST)이라는 세 가지 핵심 설비가 유기적으로 연결되어 작동합니다. 900MW급 표준 복합화력 기준으로 가스터빈 2기가 각각 약 290~300MW를 담당하고, 나머지 약 300MW를 증기터빈이 담당하는 2-on-1 구성이 국내에서 가장 보편적입니다.

설비명	역할 및 엔지니어링 특징
가스터빈 (GT)	전체 발전 출력의 약 2/3를 담당하는 주력 설비입니다. 압축기, 연소기, 터빈으로 구성되며 제트 엔진과 유사한 원리로 작동합니다.

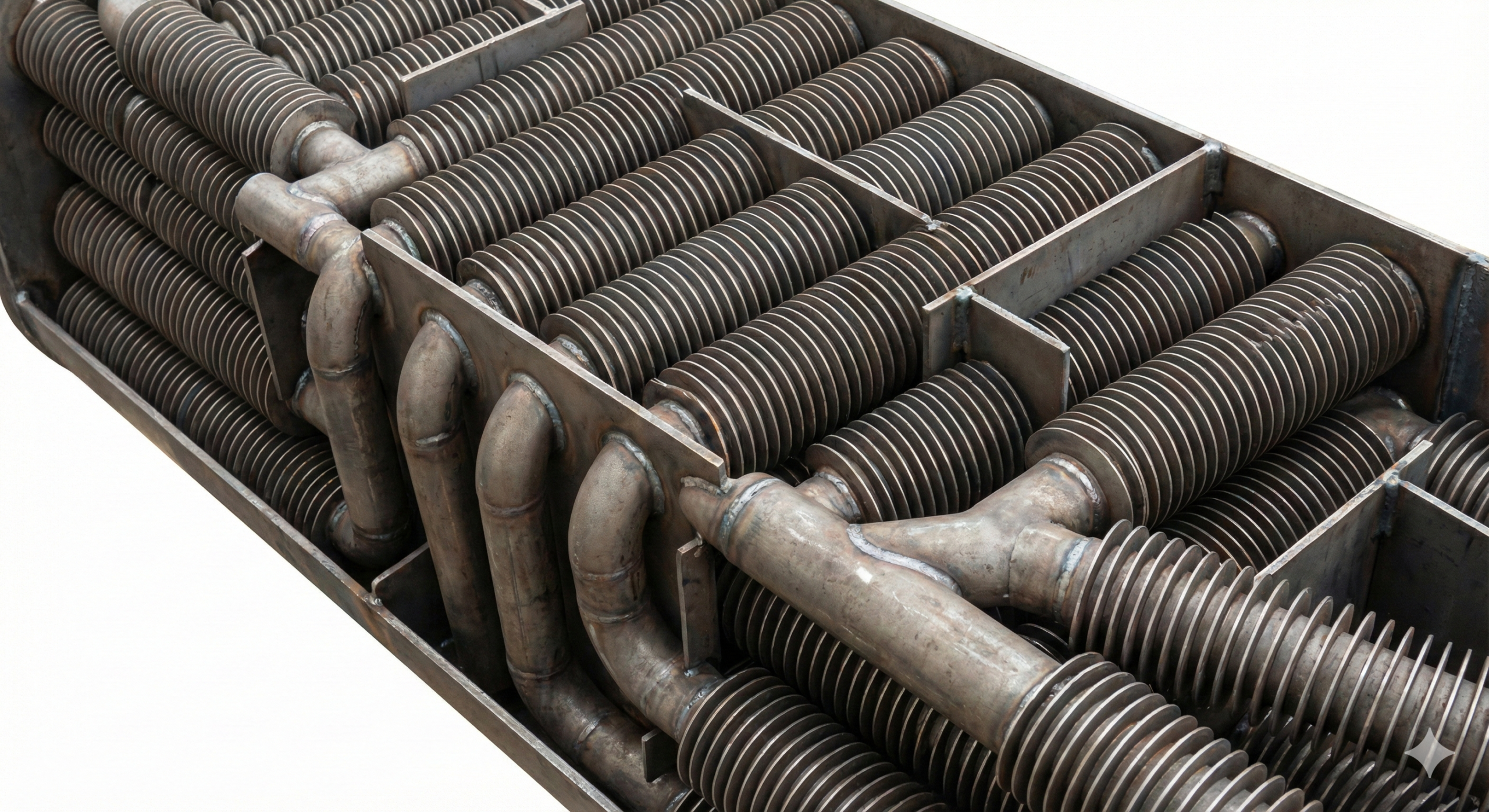

HRSG	Heat Recovery Steam Generator의 약자로, 배기가스의 열을 물에 전달하여 고압 증기를 만드는 거대한 열교환기입니다. 핀 튜브(Finned Tube)를 사용하여 열전달 면적을 극대화합니다.
증기터빈 (ST)	나머지 1/3의 출력을 담당합니다. HRSG에서 넘어온 고온 고압의 증기로 회전력을 얻습니다. 효율을 위해 복수기 진공도 관리가 필수적입니다.

HRSG의 핵심: 핀치 포인트(Pinch Point) 설계

복합화력의 효율은 HRSG가 배기가스의 열을 얼마나 알뜰하게 뽑아내느냐에 달려 있습니다. 하지만 열교환에는 물리적 한계가 있습니다. 배기가스가 식어가면서 온도가 떨어지면, 물을 끓이는 온도와의 차이가 줄어들어 열전달이 어려워지기 때문이죠.

HRSG 설계에서 핀치 포인트 온도 차이는 통상 10~15℃로 설정합니다. 이 값을 5℃로 줄이면 열회수율은 높아지지만, 필요한 열교환 면적이 두 배 이상 증가하여 설비 비용이 급등합니다. 경제성을 고려한 최적 설계점은 프로젝트마다 다르며, EBSILON 같은 시뮬레이션 툴로 민감도 분석을 통해 결정합니다.

발전 방식의 구성: 일축형 vs 다축형

발전소의 운영 목적과 용량에 따라 축(Shaft) 구성 방식이 달라집니다.

• 일축형 (Single Shaft): 가스터빈, 발전기, 증기터빈이 하나의 축으로 연결된 구조(1 on 1)입니다. 설치 공간이 적게 들고 효율이 높으며, 주로 대용량 기저 부하용 발전소에 적용됩니다.
• 다축형 (Multi Shaft): 여러 대의 가스터빈(보통 2대)과 HRSG가 하나의 대형 증기터빈을 공유하는 방식(2 on 1)입니다. 부하 변동에 유연하게 대처할 수 있고, 단계적 건설(Phased Construction)이 가능하여 초기 투자비 회수에 유리합니다.

일축형과 다축형 중 어느 구성이 유리한지는 운영 목적과 전력 시장 구조에 따라 달라집니다. 국내 복합화력 발전소는 대부분 2-on-1 다축형으로 지어졌는데, 이는 가스터빈 1기만으로도 독립적으로 전력을 판매할 수 있어 부하 유연성이 높기 때문입니다. 재생에너지 간헐성이 커질수록 복합화력의 출력 조절 역할이 중요해지는데, 다축형 구성에서는 가스터빈 1기를 정지하고 나머지 1기와 증기터빈만 운전하는 반부하 운전 모드가 가능합니다. 반면 일축형은 가스터빈과 증기터빈이 하나의 축에 연결되어 있어 부분 정지가 불가능하고, 반드시 전체를 기동하거나 정지해야 합니다. 재생에너지 비중이 높아지는 전력 계통에서는 빠른 출력 변동 대응이 가능한 다축형 구성이 계통 유연성 자원으로서 더 높은 가치를 갖게 됩니다.

DSS 운전과 스팀 바이패스: 기동 제어의 핵심

복합화력발전소는 기동 시간이 짧아(Warm Start 기준 약 1시간) 전력 수요가 급증하는 낮 시간에 가동하고 밤에는 정지하는 DSS(Daily Start and Stop) 운전을 자주 합니다. 설비 진단 데이터를 보면 이 반복 기동이 열피로(Thermal Fatigue) 측면에서 설비에 상당한 스트레스를 가한다는 것을 알 수 있습니다.

기동 초기에는 가스터빈은 이미 부하를 올리고 있는데, 증기터빈은 아직 예열이 덜 된 상태라 고온 증기를 받아들이지 못하는 상황이 발생합니다. 이때 필요한 것이 ‘스팀 바이패스(Steam Bypass)’ 시스템이죠. HRSG에서 발생한 증기를 터빈으로 보내지 않고 곧바로 복수기로 우회시켜, 증기터빈의 금속 온도가 충분히 오를 때까지 기다려주는 겁니다.

스팀 바이패스 운전 중에는 고압 증기가 복수기로 직접 유입되므로, 복수기의 온도와 압력이 급격히 상승할 수 있습니다. 이를 방지하기 위해 바이패스 밸브 전단에 감압·감온 장치(Pressure Reducing and Desuperheating Valve, PRDS)가 설치되어 있습니다. 기동 초기 이 밸브의 개도 제어가 적절하지 않으면 복수기 내부에 수격(Water Hammer) 현상이 발생하여 배관 손상으로 이어지기 때문에, 기동 절차서에 따른 정밀한 제어가 필요합니다.

미래의 복합화력: 수소 혼소(Hydrogen Ready)로의 진화

복합화력은 화석연료 발전소 중 가장 효율적이지만, 탄소 중립 시대에는 여전히 탄소 배출원이라는 과제가 남습니다. 이를 극복하기 위해 최신 가스터빈은 수소(H2)를 연료로 사용하는 변신을 꾀하고 있습니다.

기존 LNG 연료에 수소를 30%, 50%, 나아가 100% 섞어 태우는 수소 혼소(Co-firing) 및 전소 기술이 개발되고 있습니다. GE, Siemens 등 주요 제작사들은 ‘Hydrogen Ready’ 가스터빈을 공급하고 있으며, 간단한 연소기 개조만으로 수소 발전소로 전환할 수 있도록 설계하고 있죠. 수소 터빈의 기술적 진전은 IEA 가스 기술 보고서에서 상세히 확인할 수 있습니다.
