발전소 굴뚝의 하얀 수증기 뒤에는 90% 이상의 질소산화물을 분해하는 SCR 설비의 숨은 노력이 있습니다. 절탄기와 공기예열기 사이, 350℃ 고온에서 벌어지는 정교한 화학 반응과 암모니아 분사 그리드(AIG)의 기술적 비밀, 그리고 디젤차나 복합화력과는 차원이 다른 석탄화력만의 ‘수직형 설계’ 이유를 엔지니어링 관점에서 분석합니다.
발전소 굴뚝에서 나오는 하얀 연기는 사실 깨끗하게 정화된 수증기입니다. 그 배후에는 질소산화물(NOx)을 90% 이상 제거하는 SCR(선택적 촉매 환원 설비)의 치열한 사투가 숨어 있습니다. 특히 석탄화력발전소는 청정 가스를 태우는 LNG 복합화력이나 디젤 자동차와 달리, 배가스에 다량의 먼지(Ash)와 황산화물(SOx)이 뒤섞인 ‘극한의 환경’이죠. 이 때문에 훨씬 더 견고하고 특수하게 설계된 설비가 필요합니다.
이런 악조건을 극복하기 위해 설계된 수직형(Vertical) SCR이 발전소 계통의 어느 지점에 숨어있는지, 그리고 핵심 부품인 AIG(암모니아 분사 그리드)가 어떻게 수십 미터 크기의 덕트 안에서 나노 단위의 반응을 제어하는지 정리합니다.
SCR(Selective Catalytic Reduction)의 화학적 원리
SCR은 배기가스에 환원제인 암모니아(NH3)를 분사하고 티타늄-바나듐 계열의 특수 촉매층을 통과시켜, 유해한 질소산화물(NOx)을 무해한 질소(N2)와 물(H2O)로 환원시키는 설비입니다. ‘선택적(Selective)’이라는 말은 암모니아가 풍부한 산소(O2)와 반응하지 않고 질소산화물과만 콕 집어 반응한다는 뜻입니다.
핵심 반응식 (Key Reactions)
$$ 4NO + 4NH_3 + O_2 \rightarrow 4N_2 + 6H_2O $$
$$ NO + NO_2 + 2NH_3 \rightarrow 2N_2 + 3H_2O $$
* NO가 NO2보다 훨씬 많기 때문에 첫 번째 반응이 지배적입니다.
최적의 위치 선정: 온도와의 싸움
발전소 계통도에서 SCR은 절탄기(Economizer) 후단과 공기예열기(Air Preheater) 전단 사이에 위치합니다. 보일러와 후처리 설비 사이의 샌드위치 같은 이 위치를 고집하는 이유는 단 하나, 바로 ‘촉매 활성 온도’ 때문입니다.
석탄화력용 촉매는 300℃ ~ 400℃ 구간에서 최적의 성능을 발휘합니다.
- 300℃ 미만: 촉매 활성이 떨어지고, 미반응 암모니아가 황산화물과 결합하여 끈적이는 ABS(황산암모늄염)를 생성해 설비를 막아버립니다.
- 400℃ 초과: 암모니아 자체가 연소되어 버리거나, 촉매가 열화(Sintering)되어 수명이 단축됩니다.
이 ‘골든타임’ 온도를 제공하는 곳이 바로 절탄기 출구입니다. 따라서 SCR은 선택의 여지 없이 이 자리에 위치해야만 합니다.

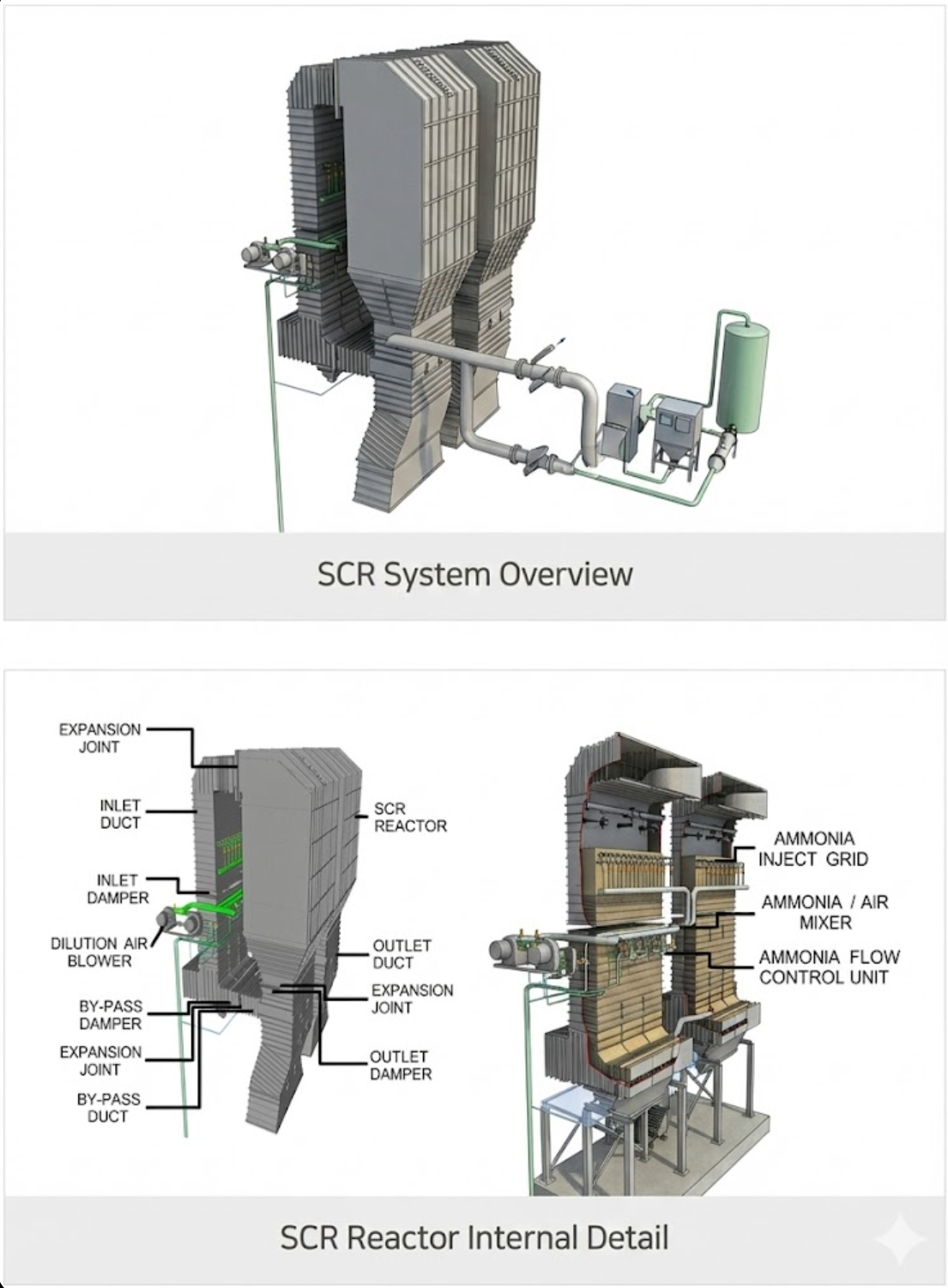

왜 ‘수직형(Vertical)’인가? : High Dust 환경의 솔루션
가스터빈을 사용하는 LNG 복합화력발전소는 가스가 깨끗하기 때문에 설치 공간이 절약되는 수평형(Horizontal) SCR을 HRSG 내부에 설치합니다. 하지만 석탄화력은 상황이 완전히 다릅니다. 배가스에 엄청난 양의 석탄재(Fly Ash)가 포함되어 있기 때문입니다.
만약 수평으로 가스를 흘려보내면, 무거운 재가 중력에 의해 촉매 층 사이사이에 가라앉아 ‘Ash Accumulation(퇴적)’ 현상을 일으킵니다. 이는 가스 통로를 막아 차압을 상승시키고 촉매를 마모시킵니다. 반면 수직형(Vertical Down Flow)은 가스와 재가 중력 방향과 동일하게 위에서 아래로 떨어지기 때문에, 재가 쌓일 틈 없이 통과하게 됩니다. 이것이 설비가 아파트 10층 높이로 거대해질 수밖에 없는 엔지니어링적 이유입니다. 이와 관련된 미분탄 연소의 특성은 미분탄 보일러 연소 방식 비교 글에서 더 자세히 확인할 수 있죠.
설비의 심장: AIG와 내부 핵심 부품
세로형 SCR 내부는 거친 환경을 버티기 위한 장치들로 가득합니다. 그중에서도 AIG(Ammonia Injection Grid)는 SCR의 성능을 좌우하는 가장 중요한 설비입니다.
| 구성 요소 | 역할 및 특징 |
|---|---|
| AIG (분사 그리드) |
덕트 내부에 격자 형태로 설치된 파이프와 노즐. 암모니아를 가스 전체에 균일하게 뿌려주는 역할. |
| 촉매층 (Catalyst) |
보통 3~4단 적층. 석탄용은 Ash 막힘 방지를 위해 구멍(Pitch)이 6~7mm 정도로 넓은 타입을 사용합니다. |
| Soot Blower | 촉매 위에 쌓이는 미세 먼지를 털어내기 위해 강력한 증기(Steam)나 음파(Sonic)를 주기적으로 쏘는 장치. |
| Rectifier (정류판) |
가스와 Ash가 한쪽으로 쏠리지 않고 촉매 전체 면적에 골고루 퍼지도록 유도하는 가이드 베인. |
AIG는 덕트 단면을 촘촘한 바둑판 모양의 파이프로 덮고, 수천 개의 노즐을 통해 암모니아를 분사합니다. 만약 한쪽에만 암모니아가 쏠리면(Maldistribution), 그곳에서는 반응하지 못한 암모니아 슬립(Slip)이 발생해 후단 설비를 막고, 반대쪽은 NOx가 제거되지 않은 채 배출됩니다. 따라서 시운전 기간이나 정비 기간에 수십 개의 지점에서 농도를 측정하며 밸브를 미세 조정하는 AIG 튜닝 작업이 필수적이죠.
비교 분석: 자동차 vs 복합화력 vs 석탄화력
“같은 SCR인데 뭐가 다를까?” 궁금해하실 분들을 위해 연료 특성에 따른 SCR 설비의 차이점을 정리했습니다. 핵심은 ‘연료의 청정성’과 ‘먼지(Dust)’입니다.
| 구분 | 디젤 자동차 (Diesel) | 복합화력 (LNG) | 석탄화력 (Coal) |
|---|---|---|---|
| 배가스 특징 | 변동폭 큼 온도 변화 심함 |
매우 청정 (Clean) 먼지 거의 없음 |
High Dust (가혹) 다량의 Ash, SOx 함유 |
| 설치 형태 | 소형 머플러 내부 | 수평형 (Horizontal) HRSG 내부에 설치 |
수직형 (Vertical) 별도 구조물로 설치 |
| 환원제 | 요소수 (Urea) (보관/취급 안전성) |
암모니아수 / 기체 | 무수 암모니아 등 (대용량 처리 필요) |
| 촉매 피치 (구멍 크기) |
매우 촘촘함 (좁은 공간 효율) |
촘촘함 (3~4mm) 막힐 염려가 적음 |
매우 넓음 (6~7mm) Ash 막힘 방지 필수 |
현장 엔지니어의 실무 노트: 공기예열기(APH) 차압과의 전쟁
SCR을 운영하는 현장 엔지니어들의 가장 큰 골칫거리는 바로 공기예열기 차압 상승입니다. SCR에서 반응하지 않고 넘어온 미량의 암모니아(Slip)가 공기예열기의 차가운 부분(Cold End, 약 230℃ 이하)에서 황산화물(SO3)과 만나면 ABS(Ammonium Bisulfate)라는 물질을 만듭니다.
[ABS 생성 반응식]
$$ NH_3(Slip) + SO_3 + H_2O \rightarrow NH_4HSO_4 (Sticky) $$
이 ABS는 ‘끈적끈적한 소금’과 같아서, 공기예열기의 촘촘한 열교환 소자(Element)에 달라붙어 지나가는 먼지(Ash)들을 파리끈끈이처럼 포집합니다. 결국 공기 구멍이 막혀 통풍 손실이 커지고, 심하면 발전소 출력을 낮춰야 하는 상황(Load Down)까지 발생합니다. 이를 예방하기 위해 우리는 계획예방정비(Overhaul) 기간마다 고압수로 소자를 세척하거나, 운전 중에 열풍을 불어넣어 ABS를 녹여내는 등 끊임없는 관리를 수행하죠. SCR은 단순히 설치만 하면 끝나는 설비가 아니라, 섬세한 운전 노하우가 필요한 살아있는 화학 공장입니다.
SCR 핵심 요약 (Core Summary)
절탄기 후단(300~400℃)에 설치하여 촉매 활성 극대화 및 ABS 억제
High Dust 환경 극복을 위한 수직형(Vertical) 설계 표준화
AIG를 통한 암모니아의 균일 분사가 성능 및 수명의 관건
암모니아 슬립 관리를 통해 공기예열기 막힘(ABS) 방지 필수
자주 묻는 질문 (FAQ)
안정적인 전력 생산과 깨끗한 대기 환경을 동시에 지키는 SCR 기술.
설비 운영이나 AIG 튜닝에 대해 더 깊이 알고 싶다면 언제든 댓글로 질문해 주세요! 엔지니어의 시각에서 상세히 답변드리겠습니다. 😊
