전기집진기(ESP) 원리: 코로나 방전으로 비산재 99.9% 포집하는 구조

석탄화력발전소 굴뚝에서 연기가 거의 안 나오는 이유가 뭘까? 현대 발전소가 석탄을 태우면서도 미세먼지를 거의 방출하지 않을 수 있는 건, 수만 볼트의 고전압으로 먼지를 자석처럼 끌어당기는 전기집진기(ESP, Electrostatic Precipitator) 덕분입니다. 코로나 방전 원리부터 Fly Ash 재활용까지 정리했습니다.

단순히 환경 규제를 준수하는 것을 넘어, 포집된 먼지를 건설 자재로 재활용하여 부가가치를 창출하는 이 설비는 발전소 운영의 핵심입니다. 특히 미분탄 보일러의 연소 특성에 따라 발생하는 막대한 양의 먼지를 어떻게 실시간으로 처리하는지, 그 정교한 메커니즘을 분석합니다.

전기집진기의 공정 분석: 왜 그 위치에 설치되는가?

발전소의 배가스 처리 설비(Flue Gas Treatment System)는 매우 정교하게 배치되어 있습니다. 전기집진기는 보통 공기예열기(Air Preheater) 후단과 탈황설비(FGD) 전단 사이에 위치합니다. 이때 통과하는 가스의 온도는 약 120~150℃ 범위이죠. 이 위치 선정에는 중요한 공학적 이유가 있습니다.

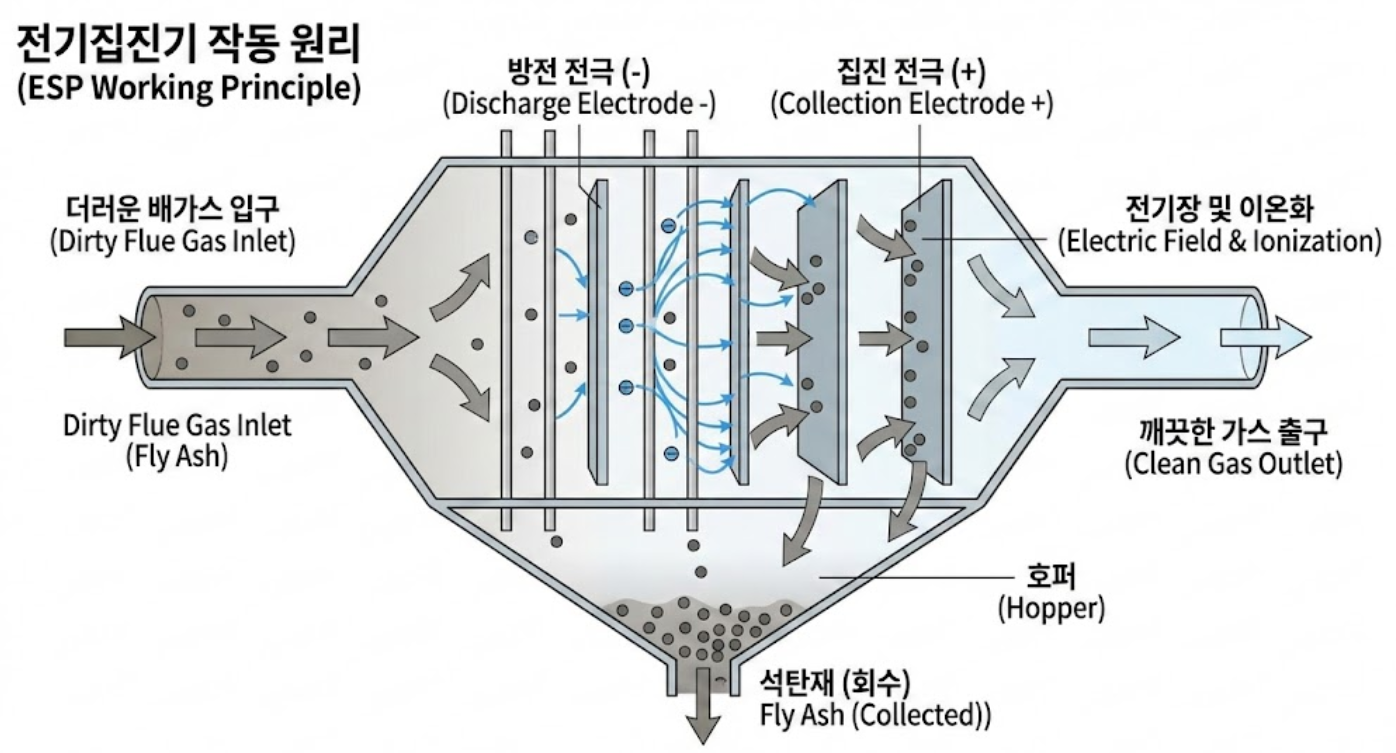

전기집진기 99.9% 포집의 원리: 코로나 방전과 4단계 메커니즘

전기집진기는 가정용 공기청정기와 달리 필터를 사용하지 않아 압력 손실(Draft Loss)이 적고 대용량 처리가 가능합니다. 핵심 원리는 코로나 방전(Corona Discharge)을 이용한 정전기적 인력이죠.

효율 계산: Deutsch-Anderson 방정식

발전소 성능 관리에서 전기집진기의 효율은 Deutsch-Anderson 식을 통해 예측하고 관리합니다. 이 공식은 집진 면적과 가스 유량, 그리고 먼지의 이동 속도 간의 상관관계를 보여줍니다.

500MW급 석탄화력발전소를 예시로 들면, 시간당 약 200만 Nm³에 달하는 막대한 배가스가 ESP를 통과합니다. 99.9% 집진 효율을 달성하기 위해 집진판의 총 유효 면적은 통상 50,000~80,000 m²에 달하며, 이를 5~6개의 직렬 전기구획(Field)으로 나누어 구성합니다. 1구획에서 90% 제거, 2구획에서 나머지 90% 제거를 반복하는 방식으로 최종 99.9% 이상을 달성하는 구조입니다.

먼지의 이동 속도($\omega$)는 석탄 종류와 연소 조건에 따라 크게 달라집니다. 국내 발전소에서 주로 사용하는 인도네시아산 저유황탄은 회(Ash)의 비저항이 비교적 낮아 $\omega$ 값이 안정적이지만, 고유황 석탄은 비저항이 수백 배까지 치솟아 집진 효율이 급격히 저하되는 경우가 있습니다. 이때는 SO₃ 컨디셔닝(조습)을 통해 비저항을 인위적으로 낮추는 조치를 병행합니다.

스파크 제어와 호퍼 막힘: 실무 운전 포인트

ESP 운전 현황에서 가장 주목해야 하는 지표는 ‘분당 스파크 횟수(Spark Rate)’입니다. 전압을 무조건 높인다고 좋은 게 아닙니다. 전압이 과하면 극판 사이에서 스파크가 튀며 설비가 손상됩니다. 최적의 스파크 빈도(보통 분당 5~10회)를 유지하며 전압을 자동으로 조절하는 제어기(AVC) 튜닝이 중요합니다.

현장에서 AVC 파라미터 조정을 잘못하면 전압이 지나치게 낮게 고정되어 집진 효율이 90%대 초반으로 떨어지는 경우가 있습니다. 이는 배출 농도가 환경 기준치를 초과하는 직접적인 원인이 됩니다. 연료 탄종이 바뀔 때마다 비저항 특성이 달라지므로, AVC의 전압·전류 상한치를 재설정하는 것이 운전 엔지니어의 중요한 역할입니다. 특히 부하 감발 구간에서 가스 유속이 느려지면 재비산(Re-entrainment) 현상이 발생할 수 있어 탈진(Rapping) 타이밍 조정도 함께 이루어집니다.

또 하나의 핵심 리스크는 ‘호퍼 막힘(Hopper Clogging)’입니다. 포집된 먼지(Ash)는 유동성이 좋아 물처럼 흘러야 하는데, 겨울철 결로가 생기거나 스팀 코일 히팅에 문제가 생겨 습기를 머금으면 굳어버립니다. 이렇게 굳은 재가 배출구를 막으면 호퍼 가득 재가 쌓이다가 결국 극판까지 닿아 ‘단락(Short Circuit)’ 사고를 일으킵니다. 이를 방지하기 위해 정기적인 발전소 오버홀(Overhaul) 기간에 내부 진입 점검을 수행하고, 운전 중에는 진동기(Vibrator)와 히터 상태를 매일 체크하는 것이 기본 루틴입니다.

호퍼 히터의 설계 온도는 통상 80~100℃ 수준으로 설정되어 있으며, 재의 수분이 0.1% 이하를 유지하도록 관리합니다. 현장에서는 호퍼 외벽에 열화상 카메라를 주기적으로 대어 히터 불량 여부를 점검하는 루틴이 정착되어 있습니다. 오버홀 기간에 내부에 진입해보면 집진판 표면이 마모되거나 코로나 방전극 선재가 끊어진 부위를 종종 발견하게 되는데, 이는 탈진 해머의 충격이 반복적으로 가해지기 때문입니다. 방전극 와이어의 파단은 해당 전기구획 전류 이상 경보로 사전에 감지할 수 있어, DCS 트렌드 모니터링이 중요합니다.

폐기물에서 자원으로: Fly Ash의 순환 경제

전기집진기 하부에 모인 비산재(Fly Ash)는 과거에는 골칫덩어리 폐기물이었지만, 지금은 없어서 못 파는 귀한 자원입니다. 공기 수송 설비(Pneumatic Conveying System)를 통해 사일로(Silo)로 이동된 재는 BCT 차량에 실려 시멘트 공장이나 레미콘 공장으로 100% 재활용됩니다.

용도 구분	활용 방식	기술적 장점
레미콘 혼화재	시멘트 중량의 15~30% 대체	둥근 입자 모양이 베어링 역할을 하여 콘크리트의 유동성을 높이고, 수화열을 낮추어 균열을 방지합니다.
시멘트 원료	점토(Clay) 성분 대체	천연 자원인 점토 채굴을 줄여 자연 훼손을 막고 원가를 절감합니다.
경량 골재	인공 모래 및 자갈 제조	무게가 가볍고 단열성이 우수하여 초고층 빌딩의 하중 저감 자재로 쓰입니다.
