600도 배기가스, 유량 600kg/s. 이 조건에서 HRSG(배열회수보일러)가 회수하는 열량은 약 337MWth에 달합니다. 복합화력발전소가 단독 가스터빈 대비 효율을 40%에서 60%대로 끌어올릴 수 있는 비결이 바로 이 열회수에 있죠. 가스터빈의 1,600도 화염이 시선을 사로잡지만, 엔지니어링 관점에서 복합화력 발전소의 진짜 승부처는 그 뒤편의 HRSG입니다. 버려지는 배기가스를 얼마나 알뜰하게 회수하느냐가 플랜트의 최종 마진을 결정하기 때문입니다.

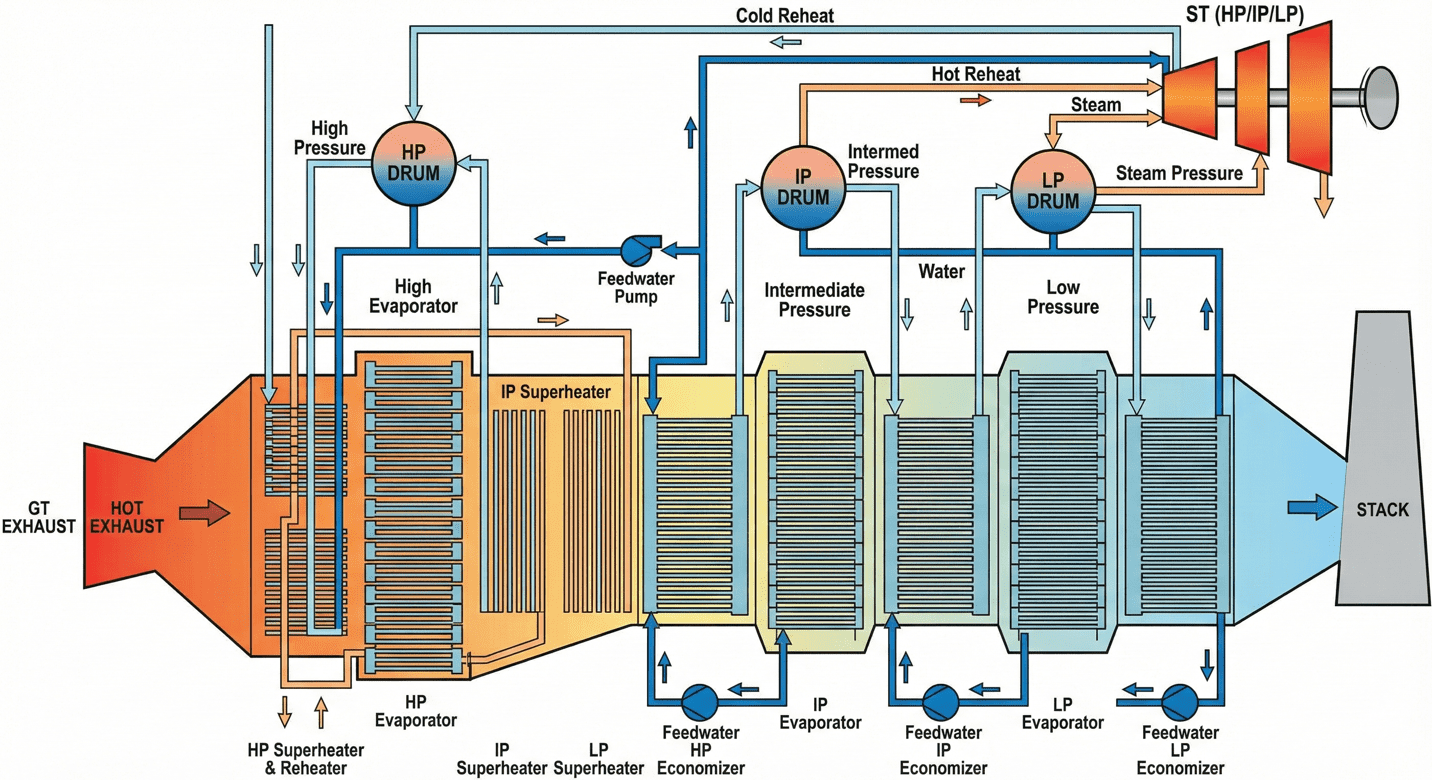

▲ 고압(HP), 중압(IP), 저압(LP) 드럼과 열교환기 모듈로 구성된 HRSG 단면도
HRSG 열교환의 3단 구조: Eco, Eva, SH
HRSG는 기본적으로 거대한 열교환기 집합체입니다. 배기가스의 흐름(Gas Path)을 따라 물은 반대 방향으로 이동하며 점점 뜨거워지는데, 이 ‘역류 열교환(Counter Flow)’ 방식이 효율의 핵심이죠.
- 절탄기 (Economizer): 가장 뒤쪽에 위치합니다. 급수(Feed Water)를 포화 온도 직전까지 예열하여 효율을 높이죠. 실무적으로는 저온 부식(Dew Point Corrosion) 관리가 중요한 구역입니다.
- 증발기 (Evaporator): 포화수를 끓여 포화증기(Saturated Steam)로 만드는 곳입니다. 드럼(Drum)과 연결되어 자연 순환 또는 강제 순환이 일어나죠.
- 과열기 (Superheater): 가장 앞쪽(가스터빈 출구)에 위치합니다. 포화증기를 더 가열하여 건조한 과열증기로 만듭니다. 스팀 터빈 날개를 보호하기 위해 수분을 한 방울도 허용하지 않는 구간이죠.
HRSG 효율의 승부처: 핀치 포인트와 어프로치 포인트
설계 엔지니어에게 주어진 가장 큰 딜레마는 ‘비용’과 ‘효율’ 사이의 줄타기입니다. Pinch Point 값은 그 타협점을 보여주는 가장 정직한 지표이죠.

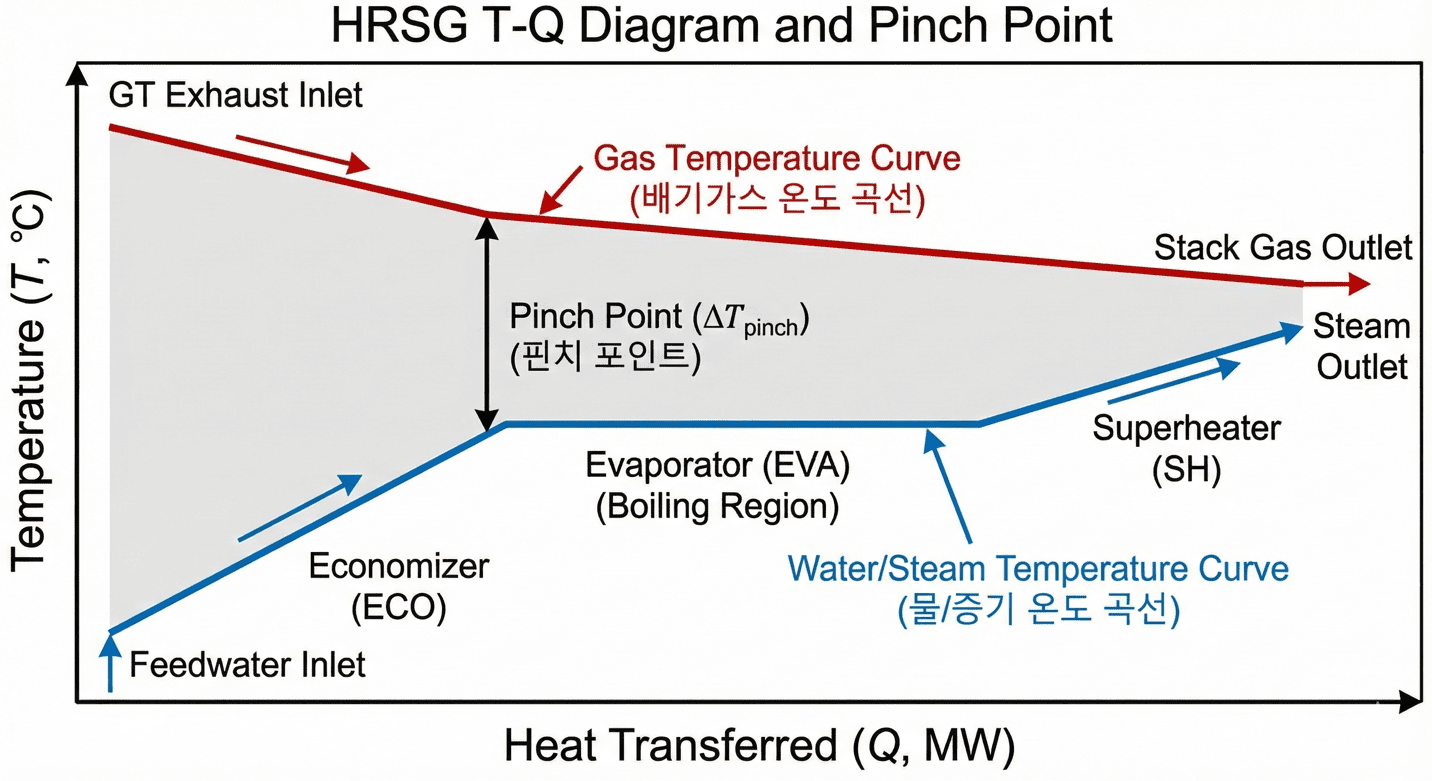

▲ 열교환 효율을 결정짓는 핵심 지표, 핀치 포인트(Pinch Point)와 어프로치 포인트(Approach Point)
| 구분 | 정의 | 설계 트렌드 |
|---|---|---|
| Pinch Point | 가스 온도와 증발기 내 물 온도의 최소 차이 | 작을수록 열회수 효율은 좋지만, 전열면적이 기하급수적으로 늘어납니다. 통상 8~15도가 최적점입니다. |
| Approach Point | 포화 온도와 절탄기 출구 수온의 차이 | 절탄기 내부에서 물이 끓는(Steaming) 현상을 막기 위해 5~10도의 안전마진을 둡니다. |
HRSG 내부의 화학 공장: SCR 촉매 배치의 과학
최근 환경 규제가 강화되면서(NOx 10ppm 이하 등), HRSG는 단순한 보일러를 넘어 거대한 화학 반응기 역할을 수행합니다. 가스터빈에서 발생한 질소산화물을 제거하기 위한 SCR(선택적 촉매 환원 장치)이 바로 그 핵심이죠.
– 촉매 활성 온도 창: 300~400도
– 최적 배치 위치: 고압 증발기 전단
– 탈질 효율 목표: 90% 이상 (NOx 10ppm 이하)
– 온도 창 이탈 시: 탈질 효율 급격 하락 및 암모니아 슬립 증가

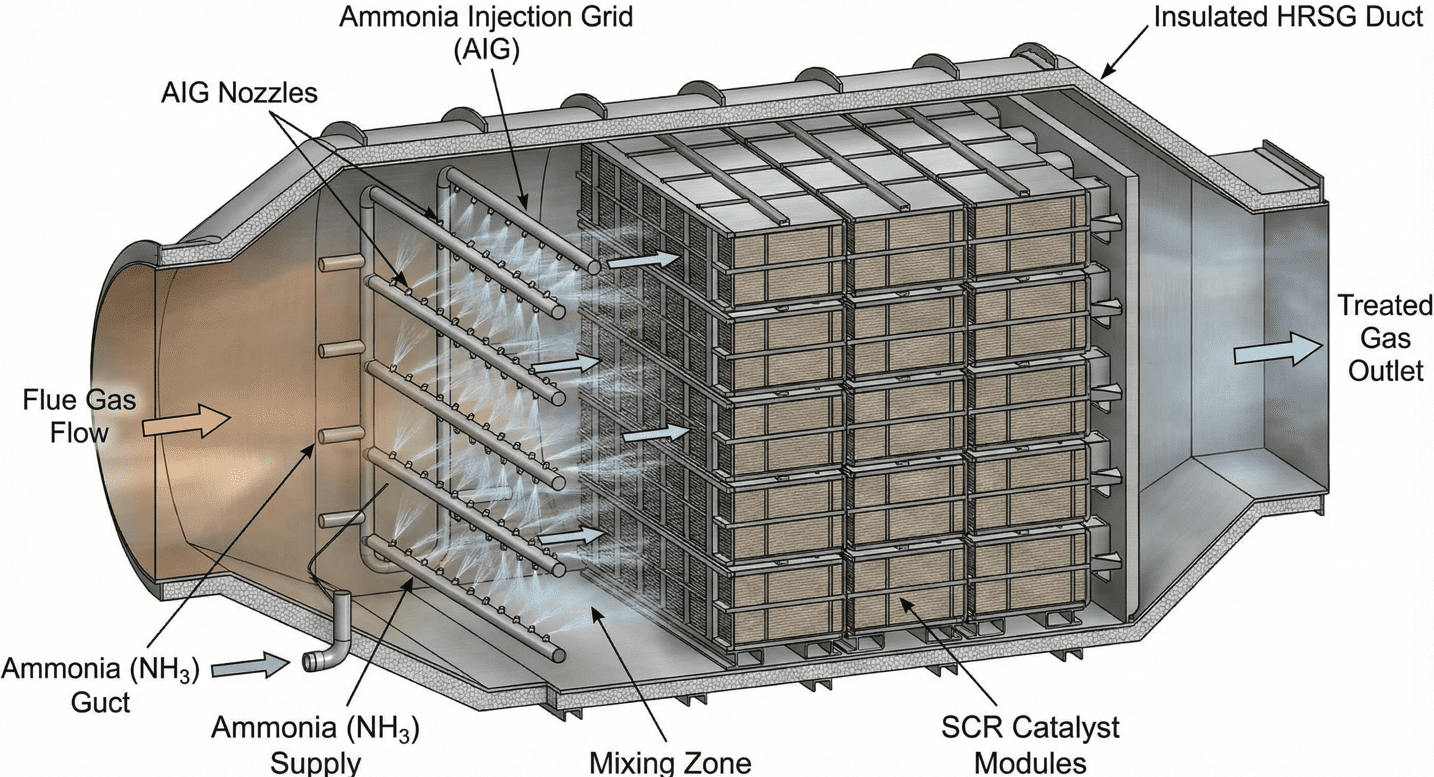

▲ 벌집 모양의 SCR 촉매층과 암모니아를 분사하는 AIG(Ammonia Injection Grid)
가장 까다로운 순간: HRSG 기동과 정지의 딜레마
운전원들이 중앙제어실(MCR)에서 가장 긴장하는 순간은 ‘정상 운전’ 중이 아닙니다. 기동이나 정지 같은 과도 상태(Transient State)야말로 기계적 안전과 환경 규제가 정면으로 충돌하는 시점이죠.
- 열응력 (Thermal Stress): 차가운 튜브에 갑자기 뜨거운 배기가스가 닿으면 금속이 급격히 팽창하며 피로 파괴가 일어날 수 있습니다. 이를 막기 위해 가스터빈 출력을 제한해야 하는데, 이는 곧 기동 비용 증가로 이어지죠.
- 불완전 연소 (CO 급증): 저부하 구간에서는 연소 온도가 낮아 일산화탄소(CO) 배출이 급증합니다. 굴뚝의 ‘황색 연기(Yellow Plume)’가 주로 이때 발생하죠.
- 촉매 미활성 (NOx 제어 불가): SCR 촉매가 활성화 온도(약 300도)에 도달하기 전까지는 암모니아를 뿌릴 수 없습니다. 이 구간은 환경 설비의 ‘Blind Spot’이나 다름없죠.
HRSG 기술 트렌드: 유연성의 시대
재생에너지의 간헐성을 보완하기 위해 ‘급속 기동(Fast Start-up)’ 능력이 발전 시장의 핵심 요구사항이 되었습니다. 이에 따라 두꺼운 드럼 대신 관류형(Once-Through) 기술이 표준으로 자리 잡고 있으며, 가동 정지가 잦아짐에 따라 발생하는 FAC(유동 가속 부식) 문제를 해결할 재질 선정 기술이 더욱 중요해지고 있죠.
– 배기가스 입구: 약 600도 / 출구: 약 90도
– 설계 최적 핀치 포인트: 8~15도
– 어프로치 포인트 안전마진: 5~10도
– SCR 활성 온도 창: 300~400도
– Cold Start-up 소요: 약 6시간 (승온 속도 2도/분 제한)
– 드럼 상하부 허용 온도차: 50도 이내
HRSG는 가스터빈의 부하 추종 운전에 맞춰 시시각각 변하는 열응력을 견뎌야 하고, 강화되는 환경 규제에 맞춰 NOx 배출까지 통제해야 하는 복합적인 설비입니다. 결국 미래의 HRSG 기술은 ‘유연성(Flexibility)’으로 귀결될 전망이죠. 재생에너지의 간헐성을 보완하기 위해 급속 기동과 정지를 반복해야 하는 가혹한 운전 환경을 버티는 내구성이 그 어느 때보다 중요해지고 있습니다. 효율만 쫓던 시대를 지나, 이제는 ‘생존력’이 설비의 경쟁력이 되는 시점입니다.
