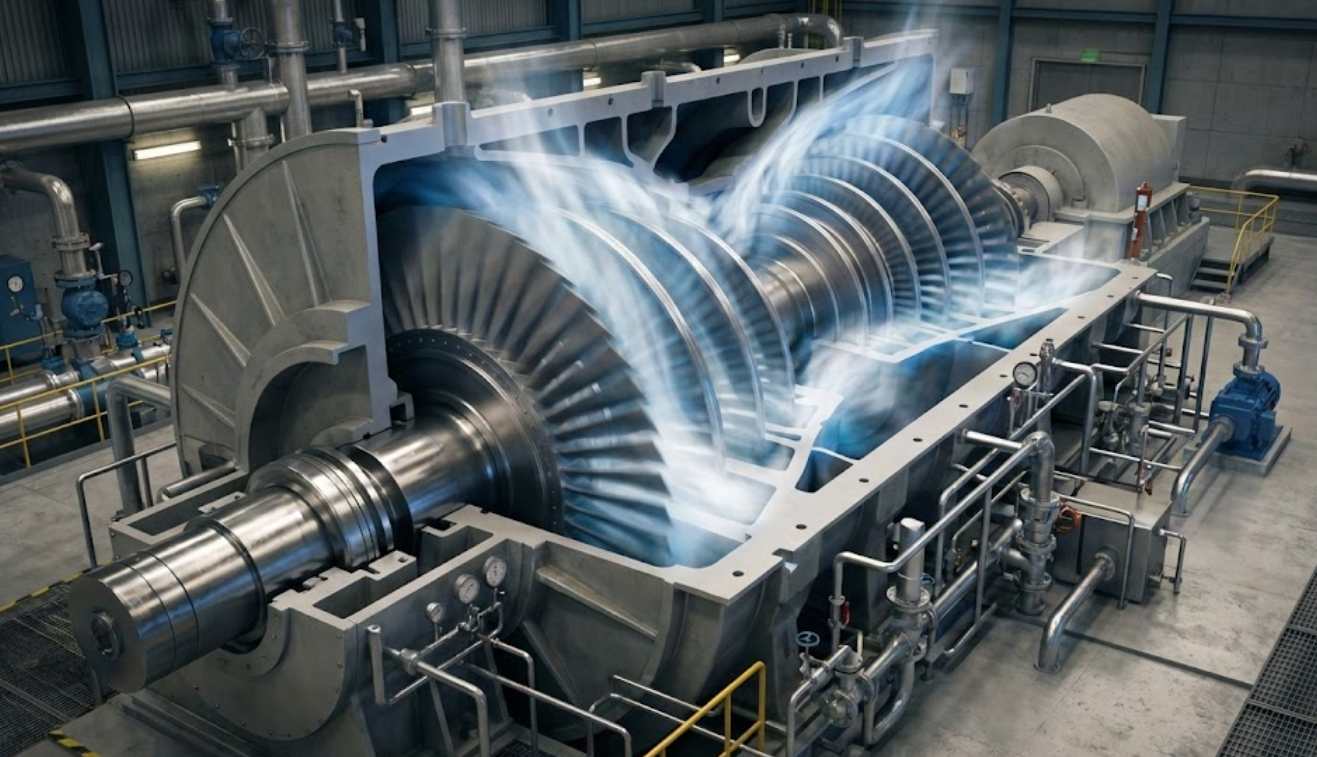

발전소 터빈이 3600rpm으로 도는 이유: 60Hz 동기 속도의 원리

발전소 터빈이 정확히 3,600RPM으로 회전해야 하는 이유는 무엇일까요? 3,000도, 4,000도가 아닌 정확히 그 숫자여야만 합니다. 발전기 명판에 새겨진 발전소 터빈의 3,600RPM이라는 숫자에는 대한민국 전력 시스템 전체를 관통하는 절대 원칙, 즉 ‘주파수(Frequency)’의 비밀이 숨어 있습니다.

수백 톤에 달하는 거대한 금속 로터가 소총 총알보다 빠른 주속도로 회전한다는 것은 기계공학의 경이로움 그 자체입니다. 이 글에서는 발전소 터빈의 동기 속도(Synchronous Speed) 공식부터 원자력 발전소가 1,800RPM으로 도는 열역학적 이유, 전력 계통 안정성을 지키는 관성(Inertia)의 과학까지 분석합니다.

발전소 터빈과 60Hz: 전기의 심장 박동 원리

우리가 가정에서 사용하는 전기는 교류(AC)입니다. 콘센트 전압은 220V이고, 주파수는 60Hz(헤르츠)입니다. Hz는 1초에 전류의 방향이 플러스(+)와 마이너스(-)를 오가며 바뀌는 횟수, 즉 전기의 ‘심장 박동수’와 같습니다.

발전기는 거대한 자석(Rotor, 회전자)이 코일(Stator, 고정자) 안에서 회전하며 전기를 유도해 내는 기계입니다. 자석의 N극과 S극이 한 바퀴 돌 때마다 전압의 한 사이클(Cycle)이 완성됩니다. 즉, 우리가 쓰는 전기가 1초에 60번의 사이클(60Hz)을 가지려면, 발전기 내부의 자석도 정확히 그 박자에 맞춰 회전해야 합니다.

전력 계통에서 주파수의 의미는 단순한 기술 규격 이상입니다. 국내 전력망에 연결된 수십 기의 발전소가 모두 동일하게 60Hz를 유지하지 않으면, 전력의 흐름이 왜곡되어 계통 불안정으로 이어집니다. 전력거래소는 실시간으로 계통 주파수를 감시하며, 59.8Hz 이하로 떨어지면 즉시 비상 예비력을 투입하도록 규정되어 있습니다. 이처럼 발전소 터빈의 정확한 회전 속도 유지는 개별 발전소의 문제가 아니라 전국 전력망 안정성의 기초입니다.

동기 속도 공식: 3,600RPM의 수학적 근거

발전기의 회전 속도(RPM)를 결정하는 것은 ‘동기 속도 공식’입니다. 전기 공학의 기초 공식이자, 발전소 운영의 핵심 원리입니다.

국내 대부분의 화력발전소와 LNG 복합화력은 가장 기본적인 형태인 2극(2 Poles) 발전기를 사용합니다. 자석의 N극 1개, S극 1개로 구성된 형태입니다. 이 값을 공식에 대입하면 정확히 3,600RPM이 나옵니다. 대한민국 발전소 터빈이 이 속도로 돌아야만 하는 수학적·물리적 이유입니다. 1초에 60바퀴를 돌지 않으면 60Hz라는 전기의 품질을 만들어낼 수 없습니다.

3,600RPM의 물리적 의미: 터빈 날개 끝이 달성하는 속도

3,600RPM이라는 수치는 숫자로는 단순해 보이지만, 실제 물리적 환경은 극한에 가깝습니다. 500MW급 화력발전소의 증기 터빈 최종단(Last Stage) 블레이드 길이는 약 800mm~1,000mm에 달합니다. 이 날개가 1,800mm 직경의 원호를 그리며 3,600RPM으로 회전하면, 날개 끝의 선속도는 초속 약 340m/s로 음속(약 340m/s)에 근접합니다.

이 극한 조건 하에서 날개에는 원심 인장 응력(Centrifugal Tensile Stress)이 집중됩니다. 500MW급 터빈 최종단 블레이드 1개의 원심력은 수십 톤에 달하며, 약 200~300개의 블레이드가 디스크(Disc)에 연결된 상태에서 전체 로터가 버텨야 합니다. 이 때문에 고압·저압 터빈의 블레이드는 니켈 초합금 또는 티타늄 합금으로 정밀 단조하여 제작되며, 오버홀 시 비파괴검사(NDT)가 필수적으로 수행됩니다.

원자력 발전소는 왜 1,800RPM일까?

화력발전소가 날렵한 스포츠카라면, 원자력 발전소는 거대한 덤프트럭입니다. 한국의 표준형 원전(OPR1000, APR1400)은 3,600RPM이 아닌 그 절반인 1,800RPM으로 회전합니다. 같은 60Hz를 만드는데 속도가 다른 이유는 ‘증기의 질’과 ‘원심력’ 때문입니다.

원자력은 습증기(Wet Steam)에서 충분한 힘을 얻기 위해 터빈 날개(Blade)가 화력보다 훨씬 크고 무거워야 합니다. 이렇게 크고 무거운 날개를 3,600RPM으로 돌리면 끝부분의 원심력이 수백 톤에 달해 날개가 찢겨 나갑니다. 해법은 회전 속도를 절반(1,800RPM)으로 낮추는 대신, 발전기 자석의 극수를 2배인 4극(4 Poles)으로 늘리는 것입니다. (120 × 60) ÷ 4 = 1,800RPM, 여전히 60Hz를 유지합니다.

관성(Inertia)과 계통 병입: 현장 엔지니어의 가장 긴장되는 순간

발전소 엔지니어로서 가장 긴장되는 순간은 정지해 있던 발전기를 전력망에 연결하는 ‘계통 병입(Synchronization)’ 순간입니다. 이때 전압(Voltage), 주파수(Frequency), 위상(Phase) 세 가지를 전력망과 완벽하게 일치시켜야 합니다. 주파수가 0.1Hz라도 차이가 나면 거대한 충격과 함께 발전기가 파손될 수 있습니다.

현대 발전소에서는 자동 동기투입 장치(Auto-Synchronizer)가 이 세 조건을 자동으로 맞춰주지만, 엔지니어는 반드시 동기검정계(Synchroscope)를 눈으로 확인하며 수동 투입 준비 상태를 유지해야 합니다. 실무에서 병입 실패(Out-of-Step Synchronization)가 발생하면 발전기 권선과 변압기에 수십 배의 단락 전류가 흘러 대형 사고로 이어집니다. 터빈 기동에서 정격 속도인 3,600RPM까지 올리는 데만 통상 4~8시간이 소요되며, 이 과정에서 로터의 열팽창과 진동 변화를 면밀히 감시하는 것이 현장 엔지니어의 핵심 업무입니다.

또한, 3,600RPM으로 회전하는 수십 톤의 로터는 그 자체로 거대한 관성 에너지(Inertia) 덩어리입니다. 이 관성은 전력망에 사고가 나서 주파수가 급변할 때 이를 버텨주는(Damping) 중요한 역할을 합니다. 최근 태양광이나 풍력 같은 재생에너지가 늘어나면서 이 ‘물리적 관성’이 부족해져 전력망이 불안해지는 문제가 대두되고 있습니다. 기존 발전소의 무거운 터빈이 전력망의 ‘묵직한 닻(Anchor)’ 역할을 하는 셈입니다.

전력 계통 관성의 중요성은 2016년 한국 계통 사고 사례에서도 확인됩니다. 대용량 발전기가 갑자기 탈락했을 때 주파수가 순간적으로 59.5Hz까지 떨어졌는데, 이 상황을 안정화시킨 것이 바로 남아있는 발전기들의 회전 관성이었습니다. 인버터 기반의 재생에너지는 이 관성을 소프트웨어로 모사하는 ‘가상 관성(Virtual Inertia)’ 기술을 통해 보완하려 하지만, 물리적 관성을 완벽히 대체하기까지는 아직 기술적 과제가 남아 있습니다.

전기가 단순히 콘센트에서 나오는 것이 아니라, 거대한 터빈이 1초에 60번이라는 경이로운 속도로 돌며 만들어낸 결과물이라는 점, 발전소 터빈의 동기 속도 원리가 우리의 일상과 이렇게 연결되어 있음을 이해하셨다면 좋겠습니다. 전력 계통의 관성 문제와 재생에너지의 관계에 대한 최신 연구는 IEA Power Systems in Transition 보고서에서 확인할 수 있습니다.
